Wyłącznik mocy 3-bieg. NZMH3 150kA 500A, NZMH3-S500 | 109687 Eaton

Alternatywny kod produktu: NZMH3-S500

Opis i Kluczowe Cechy

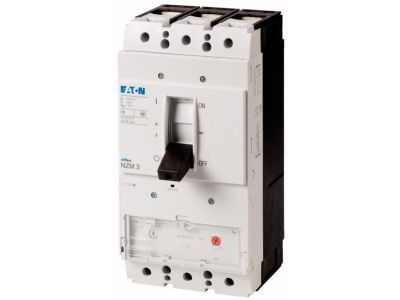

Wyłącznik mocy NZMH3-S500 (symbol 109687) to trójbiegunowe urządzenie z serii NZM, przystosowane do pracy w rozdzielnicach przemysłowych. Prąd znamionowy 500 A oraz zdolność zwarciowa 150 kA zapewniają skuteczną ochronę przed skutkami zwarć w obwodach o dużym obciążeniu. Wyposażony w magnetyczny wyzwalacz zwarciowy współpracujący z przekaźnikiem ochrony silnika – bez wyzwalacza przeciążeniowego, co umożliwia precyzyjne dopasowanie zabezpieczenia do charakterystyki odbiornika.

• Prąd znamionowy 500 A: Gwarantuje bezpieczną pracę w obciążonych instalacjach bez ryzyka przegrzania torów głównych.
• Zdolność zwarciowa 150 kA (Icu): Skutecznie wyłącza nawet bardzo wysokie prądy zwarciowe, chroniąc dalszą część instalacji i odbiorniki.
• Magnetyczny wyzwalacz zwarciowy: Błyskawiczne zadziałanie przy zwarciu, minimalizuje ryzyko uszkodzenia chronionego silnika lub urządzenia.
• Brak wyzwalacza przeciążeniowego: Dedykowany do współpracy z zewnętrznym przekaźnikiem ochrony silnika, pozwala na elastyczne dostosowanie charakterystyki wyzwalania.
• Montaż za pomocą modułowych grup funkcyjnych: Ułatwia integrację z rozdzielnicą, skraca czas instalacji i redukuje liczbę połączeń przewodów.

Zgodność z Normami

Wyłącznik NZMH3-S500 został zaprojektowany zgodnie z wymaganiami norm międzynarodowych IEC oraz standardem DIN, co potwierdza jego przydatność do zastosowań w instalacjach elektrycznych na rynku globalnym. Posiada oznakowanie CE.

Zastosowanie

Trójbiegunowy wyłącznik mocy NZMH3 z rodziny NZM przeznaczony jest do ochrony zwarciowej i – w połączeniu z przekaźnikiem ochrony silnika – do zabezpieczania napędów elektrycznych przed skutkami przeciążeń i zwarć. Sprawdza się w wymagających instalacjach przemysłowych.

• Ochrona silników elektrycznych dużej mocy (współpraca z zewnętrznym przekaźnikiem termicznym).
• Zabezpieczenie zwarciowe rozdzielnic głównych i podrozdzielnic w zakładach przemysłowych.
• Sterowanie i ochrona obwodów zasilających maszyny, prasy, pompy, wentylatory.
• Zastosowanie w systemach automatyki budynkowej wymagających wysokiej zdolności zwarciowej.

Wskazówki Montażowe

Montaż wyłącznika NZMH3-S500 może wykonywać wyłącznie wykwalifikowany personel z odpowiednimi uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się o braku jego obecności. Urządzenie mocuje się na płycie montażowej lub szynie nośnej (TH35) za pomocą dedykowanych adapterów z grupy funkcyjnej. Momenty dokręcania śrub oraz przekrój przewodów dobierz zgodnie z dokumentacją techniczną producenta, uwzględniając prąd znamionowy 500 A.

FAQ

• Czy wyłącznik posiada wyzwalacz przeciążeniowy? Nie, NZMH3-S500 jest wyposażony wyłącznie w magnetyczny wyzwalacz zwarciowy. Do ochrony przeciążeniowej wymaga zastosowania zewnętrznego przekaźnika ochrony silnika (np. serii ZE lub ZW).
• Jaką zdolność zwarciową ma ten wyłącznik? Zgodnie z danymi technicznymi – 150 kA (Icu) przy napięciu roboczym, co zapewnia skuteczne wyłączanie prądów zwarciowych w ciężkich instalacjach przemysłowych.
• Czy mogę użyć tego wyłącznika do bezpośredniego załączania silnika? Tak, w połączeniu z odpowiednim przekaźnikiem ochrony silnika. Sam wyłącznik nie zapewnia ochrony przeciążeniowej, dlatego konieczna jest współpraca z przekaźnikiem termicznym lub elektronicznym.
