Wyłącznik mocy 3-bieg. 85kA 1250A selektywny NZMH4-VE1250 | 265776 Eaton

Alternatywny kod produktu: NZMH4-VE1250

Opis i Kluczowe Cechy

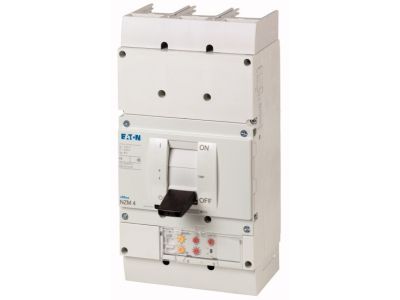

Wyłącznik mocy NZMH4-VE1250 (symbol 265776) to trójbiegunowy aparat selektywny o prądzie znamionowym ciągłym In = Iu = 1250 A. Dzięki zdolności łączeniowej Icu = 100 kA przy napięciu 400/415 V 50 Hz zapewnia skuteczną ochronę przed skutkami zwarć w instalacjach przemysłowych. Urządzenie przeznaczone jest do montażu stałego z przyłączem śrubowym, co gwarantuje trwałe i pewne połączenie przewodów.

• Prąd znamionowy ciągły 1250 A: Pozwala na bezpieczną pracę w obwodach o bardzo dużym obciążeniu, bez ryzyka przegrzania zestyków – idealne do zasilania głównych rozdzielnic i odbiorów przemysłowych.
• Zdolność łączeniowa Icu = 100 kA (400/415 V AC): Gwarantuje skuteczne wyłączenie wysokich prądów zwarciowych, chroniąc kable, szyny i odbiorniki przed zniszczeniem.
• Funkcja selektywna: Umożliwia precyzyjne wyłączenie tylko uszkodzonego obwodu, dzięki czemu pozostała część instalacji pozostaje w ruchu – kluczowe w systemach krytycznych dla ciągłości zasilania.
• Trzy bieguny (3P): Przeznaczony do sieci trójfazowych, zapewnia kompleksową ochronę wszystkich faz jednocześnie.
• Połączenie śrubowe – montaż stały: Ułatwia pewne i trwałe podłączenie przewodów o dużych przekrojach, co jest wymagane przy prądach rzędu 1250 A.

Zgodność z Normami

Wyłącznik NZMH4-VE1250 spełnia wymagania norm IEC (International Electrotechnical Commission), co potwierdza jego przydatność w instalacjach przemysłowych zgodnych z europejskimi standardami. Posiada oznakowanie CE.

Zastosowanie

Dzięki dużej zdolności zwarciowej i selektywności, wyłącznik ten sprawdza się w wymagających aplikacjach, gdzie priorytetem jest niezawodność i ciągłość zasilania.

• Ochrona głównych rozdzielnic niskiego napięcia w zakładach przemysłowych i budynkach użyteczności publicznej.
• Selektywne zabezpieczenie kabli i szyn zbiorczych w systemach dystrybucji energii.
• Ochrona generatorów i transformatorów przed skutkami zwarć – zgodnie z wymaganiami selektywności.
• Zastosowanie w systemach wymagających pełnej dyskryminacji prądów zwarciowych (np. w szpitalach, centrach danych).

Wskazówki Montażowe

Montaż i obsługa wyłącznika mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed przystąpieniem do jakichkolwiek prac należy bezwzględnie odłączyć napięcie i zabezpieczyć obwód przed przypadkowym załączeniem. Urządzenie przeznaczone jest do montażu stałego na szynie DIN TH35 lub bezpośrednio na płycie montażowej (zgodnie z dokumentacją producenta). Przekrój przewodów przyłączeniowych należy dobrać do prądu znamionowego 1250 A oraz spodziewanego prądu zwarciowego. Momenty dokręcania połączeń śrubowych stosować według wartości podanych w instrukcji producenta.

FAQ

• Czy wyłącznik NZMH4-VE1250 posiada podświetlenie lub wskaźnik stanu? W danych produktu nie zawarto informacji o podświetleniu. Wyłącznik może być wyposażony w mechaniczny wskaźnik zadziałania (typowy dla aparatów tej klasy), ale zalecamy sprawdzenie w dokumentacji producenta.
• Jaki stopień ochrony IP ma ten wyłącznik? Producent nie podaje w danych stopnia ochrony IP. Standardowo wyłączniki mocy montowane w rozdzielnicach mają ochronę IP20 od strony czołowej, jednak dla konkretnego modelu należy zweryfikować kartę katalogową.
• Jaką funkcję ochronną realizuje ten wyłącznik – czy tylko przeciążeniową, czy również zwarciową? Wyłącznik NZMH4-VE1250 jest aparatem selektywnym, który zapewnia ochronę zwarciową (Icu = 100 kA) oraz przeciążeniową (prąd znamionowy ciągły 1250 A). Jego zadaniem jest ochrona systemów, kabli, generatorów oraz zapewnienie selektywności w instalacji.
