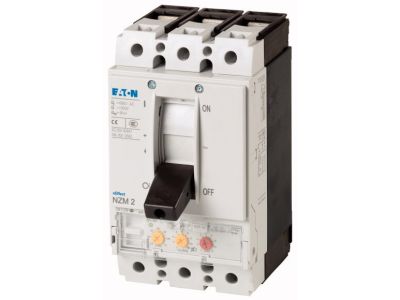

Wyłącznik mocy 3-bieg. 50kA 90A, NZMN2-ME90 | 265778 Eaton

Alternatywny kod produktu: NZMN2-ME90

Opis i Kluczowe Cechy

Wyłącznik mocy NZMN2-ME90 o prądzie znamionowym 90 A i zdolności wyłączania 50 kA to trzybiegunowe urządzenie przeznaczone do zabezpieczania obwodów silnikowych oraz instalacji przemysłowych. Wyposażony w elektroniczny wyzwalacz z funkcją ochrony silnika i czułością na brak fazy, zapewnia niezawodną pracę w warunkach wysokiego obciążenia. Dzięki konstrukcji przystosowanej do montażu za pomocą modułowych grup funkcyjnych, wyłącznik można łatwo zintegrować z rozdzielnicami w systemie IEC.

• Prąd znamionowy 90 A: Bezpieczna praca w obwodach o znacznym obciążeniu, bez ryzyka przegrzania styków.
• Zdolność wyłączania 50 kA: Skuteczne przerywanie wysokich prądów zwarciowych, chroniące instalację i odbiorniki.
• Trzy bieguny (3P): Kompletne zabezpieczenie przewodów fazowych w układach trójfazowych.
• Elektroniczny wyzwalacz ochrony silnika: Precyzyjna charakterystyka wyłączania, dostosowana do pracy silników – zabezpiecza przed przeciążeniem, zwarciem i brakiem fazy.
• Czułość na brak fazy: Natychmiastowe wyłączenie przy utracie jednej z faz, zapobiegające uszkodzeniu silnika pracującego w niepełnym zasilaniu.

Zgodność z Normami

Wyłącznik mocy NZMN2-ME90 został zaprojektowany zgodnie z wymaganiami norm międzynarodowych IEC (International Electrotechnical Commission). Produkt posiada certyfikat CE i jest przeznaczony do stosowania w instalacjach spełniających standardy IEC.

Zastosowanie

Wyłącznik NZMN2-ME90 znajduje zastosowanie przede wszystkim w przemyśle oraz w rozdzielnicach głównych, gdzie wymagane jest niezawodne zabezpieczenie silników i linii zasilających.

• Ochrona silników elektrycznych przed przeciążeniem, zwarciem i skutkami braku fazy – idealny do bezpośredniego rozruchu.
• Zabezpieczenie obwodów odbiorczych w rozdzielnicach głównych i podrozdzielnicach przemysłowych.
• Sterowanie i ochrona w systemach automatyki budynkowej oraz instalacjach komercyjnych.
• Stosowany jako wyłącznik główny w tablicach rozdzielczych o dużym zapotrzebowaniu na moc.

Wskazówki Montażowe

Montaż wyłącznika mocy NZMN2-ME90 powinien być przeprowadzony wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Urządzenie przeznaczone jest do instalacji na szynie DIN TH35 lub zgodnie z zaleceniami producenta z wykorzystaniem modułowych grup funkcyjnych. Momenty dokręcania zacisków oraz przekrój przewodów należy dobrać zgodnie z dokumentacją techniczną dołączoną do produktu.

FAQ

• Jakie parametry wyzwalacza elektronicznego są dostępne? Wyzwalacz jest fabrycznie skonfigurowany do ochrony silnika z czułością na brak fazy. Dokładne wartości nastaw prądu i charakterystyk czasowych znajdują się w karcie katalogowej produktu.
• Czy wyłącznik można stosować w instalacjach jednofazowych? Nie, jest to wyłącznik trójbiegunowy (3P) przeznaczony do układów trójfazowych, gdzie konieczna jest ochrona wszystkich trzech faz.
• Jaki jest stopień ochrony (IP) tego wyłącznika? Producent nie podaje jednoznacznej wartości IP w dostępnych danych. Standardowo aparatura tego typu montowana wewnątrz rozdzielnicy osiąga stopień ochrony IP20 (ochrona przed dostępem do części niebezpiecznych). Dokładne dane znajdują się w instrukcji montażu.
