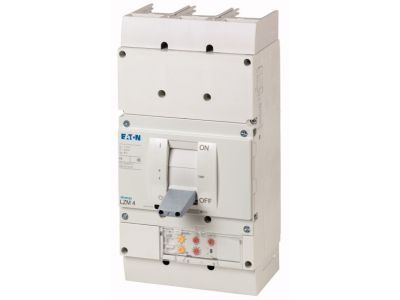

Wyłącznik mocy 3-bieg. 50kA 800A, LZMN4-AE800-I | 111978 Eaton

Opis i Kluczowe Cechy

Wyłącznik mocy LZMN4-AE800-I marki Eaton to zaawansowany aparat elektryczny z serii LZM, dedykowany do profesjonalnych zastosowań w sektorze budownictwa komercyjnego i przemysłowego. Urządzenie charakteryzuje się prądem znamionowym ciągłym wynoszącym 800 A, co pozwala na stabilne zarządzanie energią w rozbudowanych sieciach niskiego napięcia. Kluczowym parametrem jest graniczna zdolność łączeniowa zwarciowa o wartości 50 kA, która gwarantuje skuteczne przerwanie obwodu w sytuacjach awaryjnych, chroniąc infrastrukturę przed zniszczeniem. Konstrukcja 3-biegunowa zapewnia pełną ochronę wszystkich faz układu. Ważną zaletą dla instalatorów jest pełna kompatybilność z akcesoriami serii NZM, co pozwala na wykorzystanie sprawdzonych rozwiązań w zakresie styków pomocniczych, wyzwalaczy czy napędów.

Zgodność z Normami

Produkt został zaprojektowany w oparciu o najwyższe standardy inżynieryjne i spełnia wymagania normy IEC/EN 60947-2. Norma ta określa rygorystyczne parametry pracy dla wyłączników mocy, zapewniając ich niezawodność w warunkach przemysłowych. Aparat posiada właściwości izolacyjne zgodne z normą IEC/EN 60947-1, co przekłada się na bezpieczeństwo obsługi podczas prac konserwacyjnych. Dzięki certyfikacji, wyłącznik LZMN4-AE800-I może być stosowany w projektach wymagających najwyższego poziomu bezpieczeństwa i zgodności z europejskimi dyrektywami niskonapięciowymi.

Zastosowanie

• Główne zabezpieczenie w rozdzielnicach budynkowych i przemysłowych o dużym zapotrzebowaniu na moc.
• Ochrona linii zasilających i magistral szynowych przed skutkami przeciążeń i zwarć.
• Zastosowanie jako wyłącznik główny z możliwością zdalnego wyzwalania w systemach bezpieczeństwa i wyłącznikach awaryjnych.
• Zabezpieczanie odbiorników o wysokim prądzie rozruchowym w zakładach produkcyjnych.

Wskazówki Montażowe

Montaż wyłącznika LZMN4-AE800-I powinien być realizowany na sztywnej płycie montażowej wewnątrz rozdzielnicy. Ze względu na prąd znamionowy 800 A, niezwykle istotne jest zastosowanie odpowiednich przekrojów szyn miedzianych lub kabli zasilających, aby zminimalizować straty mocy i nagrzewanie się styków. Podczas podłączania należy użyć klucza dynamometrycznego, aby zapewnić moment dokręcania zgodny ze specyfikacją producenta, co zapobiega poluzowaniu się połączeń pod wpływem drgań i zmian temperatury. Należy również zachować odpowiednie odstępy izolacyjne od metalowych elementów obudowy oraz zapewnić właściwą cyrkulację powietrza wewnątrz pola rozdzielczego.

FAQ

• Czy do wyłącznika LZM pasują akcesoria z serii NZM? Tak, seria LZM jest w pełni kompatybilna z osprzętem dedykowanym do wyłączników NZM, co ułatwia serwis i rozbudowę.
• Jaka jest maksymalna zdolność zwarciowa tego modelu? Wyłącznik posiada zdolność łączeniową na poziomie 50 kA przy napięciu 415V AC.
• Czy aparat może pracować jako wyłącznik bezpieczeństwa? Tak, istnieje możliwość wykorzystania aparatu jako wyłącznika głównego z opcją wyzwalania awaryjnego po doposażeniu go w odpowiedni wyzwalacz.
