Wyłącznik mocy 3-bieg. 50kA 630A, LZMN3-AE630-I | 111969 Eaton

Opis i Kluczowe Cechy

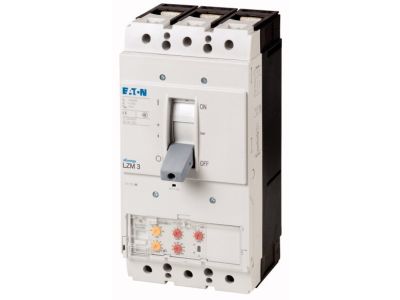

Wyłącznik mocy LZMN3-AE630-I o numerze katalogowym 111969 to zaawansowane urządzenie zabezpieczające od renomowanego producenta EATON, zaprojektowane z myślą o wymagających instalacjach w sektorze budownictwa komercyjnego i przemysłowego. Urządzenie charakteryzuje się prądem znamionowym ciągłym wynoszącym 630 A, co pozwala na stabilne zasilanie i ochronę głównych torów prądowych w rozdzielnicach niskiego napięcia. Dzięki trójbiegunowej konstrukcji, aparat zapewnia kompleksową ochronę wszystkich faz układu trójfazowego.

• Wysoka zdolność łączeniowa: Znamionowa graniczna zdolność wyłączania zwarcia Icu wynosi 50 kA (przy 415V AC), co gwarantuje skuteczne przerwanie obwodu nawet w przypadku wystąpienia prądów zwarciowych o dużej energii, chroniąc tym samym infrastrukturę przed zniszczeniem.
• Elektroniczny wyzwalacz: Zastosowanie wyzwalacza typu AE pozwala na precyzyjne nastawy parametrów ochrony, co jest kluczowe dla selektywności zabezpieczeń w rozbudowanych sieciach.
• Kompatybilność systemowa: Seria LZM jest w pełni kompatybilna z bogatym asortymentem akcesoriów dedykowanych dla serii NZM, co obejmuje napędy zdalne, styki pomocnicze, wyzwalacze wzrostowe oraz podnapięciowe.
• Funkcja wyłącznika głównego: Aparat posiada właściwości izolacyjne i może być z powodzeniem stosowany jako wyłącznik główny z możliwością doposażenia w moduły wyzwalania awaryjnego (Emergency Stop).

Zgodność z Normami

Wyłącznik LZMN3-AE630-I został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w zastosowaniach profesjonalnych. Urządzenie spełnia wymagania normy IEC/EN 60947-2, która określa parametry pracy dla aparatury rozdzielczej i sterowniczej niskiego napięcia. Posiada również znak CE, co jest deklaracją zgodności z dyrektywami Unii Europejskiej w zakresie bezpieczeństwa użytkowania i ochrony środowiska. Stopień ochrony zacisków oraz obudowy pozwala na bezpieczną eksploatację wewnątrz rozdzielnic o odpowiedniej klasie szczelności.

Zastosowanie

Dedykowana seria LZM znajduje swoje główne zastosowanie w nowoczesnym budownictwie wielkokubaturowym, takim jak biurowce, centra handlowe oraz obiekty użyteczności publicznej. Wyłącznik LZMN3-AE630-I idealnie sprawdza się jako:

• Zabezpieczenie główne w rozdzielnicach niskiego napięcia (Główna Rozdzielnica Niskiego Napięcia - GRNN).
• Ochrona linii zasilających duże odbiorniki energii, takie jak systemy HVAC, centrale wentylacyjne czy windy.
• Element systemów automatyki budynkowej, gdzie wymagana jest wysoka niezawodność i możliwość zdalnego sterowania (przy użyciu opcjonalnych napędów).
• Wyłącznik bezpieczeństwa w układach zasilania awaryjnego i rezerwowego.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Aparat przeznaczony jest do montażu stacjonarnego wewnątrz rozdzielnic. Należy zwrócić szczególną uwagę na:

• Moment dokręcania: Aby zapewnić trwałe połączenie elektryczne i uniknąć przegrzewania się styków, należy stosować klucze dynamometryczne zgodnie z instrukcją producenta dla danego typu przyłączy (śrubowych lub tunelowych).
• Przestrzeń izolacyjna: Należy zachować odpowiednie odstępy izolacyjne od metalowych części obudowy oraz innych aparatów, zgodnie z tabelami koordynacji EATON.
• Kierunek zasilania: Wyłącznik umożliwia zasilanie zarówno od góry, jak i od dołu, co znacząco ułatwia projektowanie szynoprzewodów i tras kablowych.
• Integracja akcesoriów: Montaż styków pomocniczych czy wyzwalaczy pomocniczych odbywa się w dedykowanych gniazdach pod pokrywą frontową, co nie wymaga demontażu całego aparatu z szyny montażowej lub płyty montażowej.

FAQ

1. Czy wyłącznik LZMN3-AE630-I może zastąpić model z serii NZM?
Tak, seria LZM jest technologicznym odpowiednikiem serii NZM dedykowanym do budownictwa i wykorzystuje ten sam system akcesoriów, co ułatwia serwisowanie i modernizację istniejących instalacji.

2. Jaki jest zakres nastaw wyzwalacza elektronicznego?
Wyzwalacz typu AE umożliwia regulację prądu przeciążeniowego (Ir) oraz bezzwłocznego wyzwalacza zwarciowego (Ii), co pozwala na precyzyjne dopasowanie charakterystyki ochrony do obciążenia.

3. Czy aparat posiada funkcję wyzwalania awaryjnego?
Sam wyłącznik może pełnić funkcję wyłącznika głównego. Aby uzyskać funkcję wyzwalania awaryjnego, należy doposażyć go w odpowiedni wyzwalacz podnapięciowy lub wzrostowy połączony z przyciskiem bezpieczeństwa.
