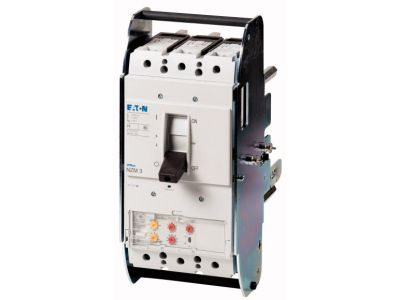

Wyłącznik mocy 3-bieg. 50kA 400A BG3 selektywny, NZMN3-VE400-AVE | 110844 Eaton

Alternatywny kod produktu: NZMN3-VE400-AVE

Opis i Kluczowe Cechy

Wyłącznik mocy selektywny NZMN3-VE400-AVE (nr kat. 110844) to trójbiegunowe urządzenie o prądzie znamionowym 400 A i zdolności wyłączania zwarciowego 50 kA. Przeznaczony do zastosowań w rozdzielnicach przemysłowych, zapewnia selektywną ochronę instalacji i kabli.

• Prąd znamionowy 400 A: Umożliwia bezpieczną pracę w wymagających obwodach o dużym obciążeniu, minimalizując ryzyko przegrzania.
• Zdolność wyłączania 50 kA (400 V AC): Skutecznie przerywa prądy zwarciowe o wysokiej wartości, chroniąc urządzenia i personel.
• Elektroniczny wyzwalacz: Precyzyjna ochrona przeciążeniowa (z opóźnieniem czasowym) i zwarciowa (bez opóźnienia), dostosowana do charakterystyki instalacji.
• Ochrona selektywna i generatora: Umożliwia selektywne wyłączanie tylko uszkodzonego odcinka sieci, zapewniając ciągłość zasilania pozostałych obwodów.
• Trzybiegunowa konstrukcja (3P): Idealna do trójfazowych sieci zasilających, oferuje pełną kontrolę nad obwodem.

Zgodność z Normami

Produkt spełnia wymagania norm międzynarodowych i europejskich (IEC/EN) dotyczących wyłączników mocy. Posiada certyfikat CE potwierdzający zgodność z obowiązującymi dyrektywami.

Zastosowanie

Wyłącznik mocy NZMN3-VE400-AVE znajduje zastosowanie w rozdzielnicach głównych, tablicach rozdzielczych oraz układach zasilania w obiektach przemysłowych, komercyjnych i infrastrukturalnych. Przykładowe scenariusze użycia:

• Ochrona kabli i instalacji w rozdzielnicach głównych budynków użyteczności publicznej.
• Selektywna ochrona obwodów zasilających maszyny i urządzenia przemysłowe.
• Zastosowanie w układach zasilania rezerwowego i generatorów prądu.
• Jako główny wyłącznik w rozdzielnicach średniego i dużego zapotrzebowania mocy.

Wskazówki Montażowe

Montaż wyłącznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP do prac elektroenergetycznych. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie zasilające. Urządzenie montuje się na płycie montażowej lub w rozdzielnicy z wykorzystaniem modułowych grup funkcyjnych (zgodnie z dokumentacją producenta). Przekroje przewodów należy dobrać do prądu znamionowego 400 A. Moment dokręcania połączeń śrubowych – stosownie do zaleceń w karcie katalogowej.

FAQ

• Czy wyłącznik posiada podświetlenie lub sygnalizację stanu? W standardowym wyposażeniu wyłącznik nie ma wbudowanego podświetlenia. Możliwe jest zastosowanie dodatkowych akcesoriów sygnalizacyjnych (np. styków pomocniczych) – szczegóły w dokumentacji.
• Jaki jest stopień ochrony wyłącznika? W danych katalogowych nie określono stopnia IP. W typowych warunkach rozdzielnicy wnętrzowej, w suchym pomieszczeniu, ochrona wynika z obudowy rozdzielnicy. Dla konkretnych wymagań należy stosować akcesoria obudowowe.
• Jaki jest tryb pracy wyzwalacza – czy jest regulowany? Elektroniczny wyzwalacz umożliwia nastawę parametrów ochrony przeciążeniowej (prąd, czas) i zwarciowej. Szczegółowe instrukcje regulacji znajdują się w dokumentacji technicznej produktu.
