Wyłącznik mocy 3-bieg. 50kA 320A NZMN3-S320 | 109681 Eaton

Alternatywny kod produktu: NZMN3-S320

Opis i Kluczowe Cechy

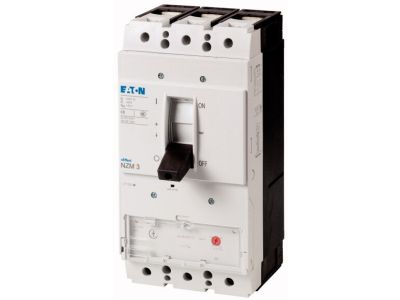

Wyłącznik mocy NZMN3-S320 produkcji Eaton to trójbiegunowy aparat o prądzie znamionowym 320 A i zdolności zwarciowej 50 kA, zaprojektowany do wymagających zastosowań w instalacjach przemysłowych. Kategoria łączeniowa AC-3 gwarantuje niezawodne łączenie silników indukcyjnych, a zintegrowany magnetyczny wyzwalacz zwarciowy w połączeniu z przekaźnikiem przeciążeniowym zapewnia kompleksową ochronę przed zwarciami i przeciążeniami. Dzięki modułowej budowie grup funkcyjnych wyłącznik oferuje dużą elastyczność montażu i rozbudowy.

• Prąd znamionowy 320 A: Bezpieczna praca w obwodach o dużym obciążeniu – idealny do zasilania linii głównych i ciężkich odbiorników przemysłowych.
• Zdolność zwarciowa 50 kA: Skuteczne wyłączanie prądów zwarciowych do 50 kA, minimalizujące ryzyko uszkodzenia instalacji i urządzeń.
• Kategoria łączeniowa AC-3: Przeznaczony do łączenia silników indukcyjnych – wytrzymuje rozruchowe prądy udarowe bez nadmiernego zużycia styków.
• Magnetyczny wyzwalacz zwarciowy + przekaźnik przeciążeniowy: Podwójna ochrona – natychmiastowe wyłączenie przy zwarciu i opóźnione termiczne zabezpieczenie przed przeciążeniem.
• Modułowe grupy funkcyjne: Łatwa rozbudowa o dodatkowe akcesoria (np. wyzwalacze wzrostowe, pomocnicze) bez konieczności demontażu wyłącznika.

Zgodność z Normami

Wyłącznik NZMN3-S320 jest zaprojektowany zgodnie z wymaganiami norm europejskich (IEC/EN 60947-2) oraz posiada certyfikację CE. Spełnia wszystkie wymagania kategorii łączeniowej AC-3, co potwierdza jego przydatność do sterowania silnikami w warunkach przemysłowych.

Zastosowanie

Wyłącznik mocy NZMN3-S320 znajduje zastosowanie w rozdzielnicach głównych oraz podrozdzielnicach przemysłowych, gdzie wymagane jest niezawodne zabezpieczanie i sterowanie odbiornikami o dużych prądach. Dzięki wysokiej zdolności zwarciowej i kategorii AC-3 sprawdza się szczególnie w obwodach silnikowych.

• Ochrona i sterowanie silnikami indukcyjnymi w maszynach produkcyjnych, pompach, wentylatorach i sprężarkach.
• Główny wyłącznik zasilania w rozdzielnicach przemysłowych i budynkowych o dużym poborze mocy.
• Zabezpieczanie linii kablowych i szyn zbiorczych przed skutkami zwarć i przeciążeń.
• Zastosowanie w systemach automatyki budynkowej i przemysłowej jako element rozłącznika głównego.

Wskazówki Montażowe

Montaż wyłącznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi normami i dokumentacją producenta. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania i zabezpiecz przed przypadkowym załączeniem. Wyłącznik montuje się na szynie TH35 (DIN) w rozdzielnicy o odpowiednim stopniu ochrony. Moment dokręcania śrub zacisków należy dobrać zgodnie z instrukcją producenta. Przekrój przewodów dobieraj do prądu znamionowego 320 A i warunków zwarciowych (zgodnie z normą PN-HD 60364).

FAQ

• Czy wyłącznik NZMN3-S320 ma wbudowany przekaźnik przeciążeniowy? Tak, urządzenie łączy w sobie magnetyczny wyzwalacz zwarciowy oraz przekaźnik przeciążeniowy (termiczny), co zapewnia kompleksową ochronę przed zwarciem i przeciążeniem.
• Jaka jest kategoria łączeniowa tego wyłącznika? Wyłącznik spełnia wymagania kategorii AC-3, co oznacza, że jest przystosowany do łączenia silników indukcyjnych – zarówno przy rozruchu, jak i podczas normalnej pracy.
• Czy możliwa jest rozbudowa wyłącznika o akcesoria (np. styki pomocnicze, wyzwalacze wzrostowe)? Tak, dzięki modułowej budowie grup funkcyjnych istnieje możliwość montażu dodatkowych akcesoriów bez konieczności demontażu wyłącznika z szyny DIN.
