Wyłącznik mocy 3-bieg. 50kA 250A BG2, NZMN2-A250 | 259094 Eaton

Alternatywny kod produktu: NZMN2-A250

Opis i Kluczowe Cechy

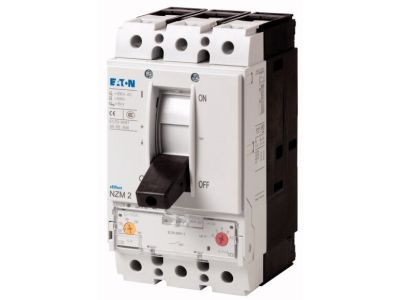

Wyłącznik mocy EATON z serii NZM o oznaczeniu NZMN2-A250 (numer katalogowy 259094) to zaawansowane urządzenie zabezpieczające, zaprojektowane z myślą o profesjonalnych systemach rozdziału energii elektrycznej. Urządzenie charakteryzuje się prądem znamionowym ciągłym wynoszącym 250 A, co pozwala na obsługę obciążeń w wymagających instalacjach przemysłowych i komercyjnych. Dzięki wysokiej znamionowej granicznej zdolności wyłączania zwarcia, która wynosi 50 kA przy napięciu 415V AC, wyłącznik gwarantuje najwyższy poziom bezpieczeństwa nawet w przypadku wystąpienia gwałtownych awarii sieci.

• Wyzwalacz termomagnetyczny: Wyposażony w regulowany wyzwalacz przeciążeniowy oraz bezzwłoczny wyzwalacz zwarciowy, co umożliwia precyzyjne dostosowanie charakterystyki ochrony do specyfiki chronionego odcinka sieci.
• Konstrukcja 3-biegunowa: Zapewnia pełną ochronę trzech faz układu zasilającego.
• Modułowość: System NZM opiera się na modułowych grupach funkcyjnych, co znacząco ułatwia rozbudowę o akcesoria takie jak styki pomocnicze, wyzwalacze wzrostowe czy napędy zdalne.
• Trwałość: Wysoka wytrzymałość mechaniczna i elektryczna przekłada się na długoletnią, bezawaryjną eksploatację w rozdzielnicach głównych i podrozdzielnicach.

Zgodność z Normami

Wyłącznik NZMN2-A250 został zaprojektowany i przetestowany zgodnie z rygorystycznymi wymaganiami rynku IEC (International Electrotechnical Commission). Spełnienie normy IEC/EN 60947-2 potwierdza, że urządzenie jest pełnoprawnym wyłącznikiem przemysłowym, zdolnym do bezpiecznego przerywania prądów roboczych i zwarciowych. Produkt posiada certyfikację dopuszczającą go do użytku w instalacjach na całym świecie, co czyni go uniwersalnym rozwiązaniem dla prefabrykatorów rozdzielnic eksportujących swoje rozwiązania na rynki zagraniczne.

Zastosowanie

Model NZMN2-A250 znajduje szerokie zastosowanie w sektorze B2B, w tym w:

• Ochronie kabli i przewodów: Skutecznie zabezpiecza linie zasilające przed skutkami przeciążeń termicznych oraz zwarć, zapobiegając uszkodzeniom izolacji.
• Przemyśle ciężkim: Idealny do zabezpieczania głównych linii zasilających w zakładach produkcyjnych, gdzie występują duże moce przyłączeniowe.
• Budownictwie komercyjnym: Stosowany w centrach danych, biurowcach i obiektach użyteczności publicznej jako element głównych tablic rozdzielczych.
• Systemach HVAC: Zapewnia niezawodne zasilanie dla dużych jednostek klimatyzacyjnych i wentylacyjnych.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z zachowaniem zasad bezpieczeństwa. Urządzenie jest przystosowane do montażu stacjonarnego, a dzięki modułowej budowie, podłączenie szyn prądowych lub przewodów o dużych przekrojach jest intuicyjne. Należy zwrócić szczególną uwagę na moment dokręcania zacisków śrubowych, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się punktów połączeniowych. Wyłącznik może być montowany w dowolnej pozycji, jednak zaleca się zachowanie odpowiednich odstępów izolacyjnych od metalowych części obudowy rozdzielnicy, zgodnie z dokumentacją techniczną producenta EATON.

FAQ

• Czy wyłącznik posiada regulację prądu wyzwalania? Tak, seria NZM..-A posiada regulowane nastawy wyzwalacza termicznego (przeciążeniowego) oraz magnetycznego (zwarciowego), co pozwala na optymalną koordynację selektywną.
• Jaka jest zdolność zwarciowa tego modelu? Model NZMN2 charakteryzuje się zdolnością wyłączania na poziomie 50 kA, co klasyfikuje go jako urządzenie do zastosowań w miejscach o dużym spodziewanym prądzie zwarciowym.
• Czy do wyłącznika można dołożyć napęd silnikowy? Tak, konstrukcja modułowa pozwala na doposażenie wyłącznika w napęd zdalny, umożliwiając automatyzację procesów załączania i wyłączania obwodów.
