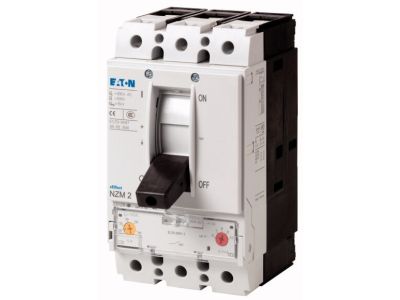

Wyłącznik mocy 3-bieg. 50kA 160A BG2, NZMN2-A160 | 259092 Eaton

Alternatywny kod produktu: NZMN2-A160

Opis i Kluczowe Cechy

Wyłącznik mocy NZMN2-A160 (symbol 259092) z serii NZM..-A to trzybiegunowe urządzenie o prądzie znamionowym 160 A i zdolności zwarciowej 50 kA. Wyposażony w termomagnetyczny wyzwalacz, zapewnia niezawodną ochronę przeciążeniową i zwarciową instalacji oraz kabli. Modułowa konstrukcja umożliwia elastyczny montaż w rozdzielnicach i szafach sterowniczych.

• Prąd znamionowy 160 A: pozwala na bezpieczną pracę w obwodach o dużym obciążeniu, np. w głównych rozdzielnicach czy przy zasilaniu silników.
• Zdolność zwarciowa 50 kA: gwarantuje skuteczne wyłączenie przy wysokich prądach zwarciowych, minimalizując ryzyko uszkodzeń i zwiększając bezpieczeństwo instalacji.
• Wyzwalacz termomagnetyczny: łączy ochronę przeciążeniową (termiczną) i zwarciową (magnetyczną), chroniąc przewody oraz odbiorniki przed przeciążeniami i zwarciami.
• Konstrukcja 3-biegunowa: dedykowana do obwodów trójfazowych, typowych w sieciach przemysłowych i komercyjnych.
• Montaż modułowy (system NZM): ułatwia integrację z akcesoriami i grupami funkcyjnymi, skracając czas instalacji i zapewniając elastyczność konfiguracji.

Zgodność z Normami

Wyłącznik spełnia wymagania norm europejskich IEC/EN oraz posiada certyfikat CE. Został zaprojektowany zgodnie z międzynarodowymi standardami dla wyłączników mocy, co potwierdza jego niezawodność i bezpieczeństwo użytkowania.

Zastosowanie

Urządzenie przeznaczone do ochrony i rozłączania obwodów w instalacjach przemysłowych, komercyjnych oraz w infrastrukturze energetycznej. Sprawdza się wszędzie tam, gdzie wymagana jest wysoka odporność na prądy zwarciowe i pewna ochrona przeciążeniowa.

• Zabezpieczanie silników elektrycznych, transformatorów i innych odbiorników o znacznym poborze mocy.
• Ochrona głównych rozdzielnic oraz szaf zasilających w obiektach przemysłowych i użyteczności publicznej.
• Sterowanie i odłączanie w systemach dystrybucji energii (sieci TN, IT).
• Stosowanie w instalacjach z wymogiem ciągłości zasilania i szybkiego wyłączania zwarć.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i zabezpieczyć obwód przed przypadkowym załączeniem. Urządzenie montuje się na szynie TH35 (DIN) lub w systemie modułowym NZM. Przekrój przewodów musi być dobrany do prądu znamionowego 160 A, a moment dokręcania zacisków należy stosować zgodnie z dokumentacją producenta.

FAQ

• Jaki jest prąd znamionowy wyłącznika NZMN2-A160? Prąd znamionowy wynosi 160 A.
• Jaką zdolność wyłączania zwarciowego ma to urządzenie? Zdolność wyłączania zwarciowego to 50 kA.
• Czy wyłącznik posiada wyzwalacz termiczny i magnetyczny? Tak, zastosowano wyzwalacz termomagnetyczny, który zapewnia ochronę przeciążeniową (termiczną) i zwarciową (magnetyczną).
