Wyłącznik mocy 3-bieg. 50kA 1600A, NZMN4-AE1600 | 265762 Eaton

Alternatywny kod produktu: NZMN4-AE1600

Opis i Kluczowe Cechy

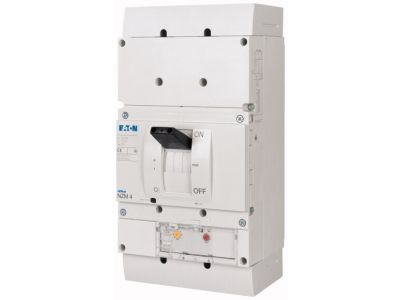

Wyłącznik mocy NZMN4-AE1600 (numer katalogowy 265762) to trójbiegunowe urządzenie o prądzie znamionowym 1600 A i zdolności zwarciowej 50 kA, wyposażone w elektroniczny wyzwalacz dedykowany do ochrony instalacji i kabli. Należy do sprawdzonej serii NZM..-AE, co gwarantuje niezawodność w zastosowaniach przemysłowych i komercyjnych. Montaż odbywa się za pomocą modułowych grup funkcyjnych, co ułatwia konfigurację układu.

• Prąd znamionowy 1600 A: Umożliwia bezpieczną pracę w obwodach o bardzo dużym obciążeniu, eliminując ryzyko przeciążenia styków głównych.
• Zdolność zwarciowa 50 kA: Zapewnia skuteczną ochronę przed skutkami zwarć w instalacjach o wysokiej mocy zwarciowej, zwiększając bezpieczeństwo użytkowania.
• Elektroniczny wyzwalacz: Precyzyjnie monitoruje prąd i czas zadziałania, dostosowując charakterystykę wyłączenia do rzeczywistych potrzeb chronionej instalacji i kabli.
• 3-biegunowa konstrukcja: Przeznaczona do jednoczesnego odłączania trzech faz w obwodach trójfazowych, co jest niezbędne w typowych aplikacjach przemysłowych.
• Modułowa budowa serii NZM..-AE: Umożliwia elastyczne łączenie z innymi grupami funkcyjnymi na szynie, co przyspiesza montaż i modernizację rozdzielnic.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z wymaganiami obowiązujących norm europejskich oraz standardem DIN. Posiada certyfikat CE, potwierdzający spełnienie zasadniczych wymogów bezpieczeństwa i kompatybilności elektromagnetycznej. Przeznaczony do stosowania w instalacach zgodnych z IEC.

Zastosowanie

Wyłącznik mocy NZMN4-AE1600 znajduje zastosowanie wszędzie tam, gdzie wymagana jest niezawodna ochrona przewodów i odbiorników przed przeciążeniami i zwarciami. Sprawdza się w roli głównego wyłącznika w rozdzielnicach głównych oraz jako zabezpieczenie linii kablowych o dużym przekroju.

• Ochrona kabli i instalacji w zakładach przemysłowych oraz budynkach komercyjnych.
• Rola wyłącznika głównego w rozdzielnicach głównych i podrozdzielniach o dużym zapotrzebowaniu mocy.
• Zabezpieczenie obwodów zasilających maszyny i urządzenia produkcyjne o łącznym prądzie do 1600 A.
• Automatyka budynkowa w obiektach wymagających selektywnej ochrony zwarciowej i przeciążeniowej.

Wskazówki Montażowe

Montaż, podłączanie i konserwacja wyłącznika mogą być wykonywane wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem jakichkolwiek prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest pozbawiony napięcia. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Momenty dokręcania śrub zacisków oraz dopuszczalne przekroje przewodów należy dobierać zgodnie z dokumentacją techniczno-ruchową producenta, uwzględniając rzeczywiste obciążenie prądowe.

FAQ

• Czy wyłącznik NZMN4-AE1600 posiada elektroniczny wyzwalacz? Tak, urządzenie wyposażone jest w elektroniczny wyzwalacz, który zapewnia precyzyjną ochronę instalacji i kabli przed przeciążeniami oraz zwarciami.
• Jaki jest prąd znamionowy tego wyłącznika? Prąd znamionowy (Ith) wynosi 1600 A, co pozwala na bezpieczną pracę w obwodach o bardzo dużym obciążeniu.
• Jaka jest zdolność zwarciowa modelu NZMN4-AE1600? Deklarowana zdolność zwarciowa wynosi 50 kA, co zapewnia skuteczną ochronę w instalacjach o wysokiej mocy zwarciowej.
