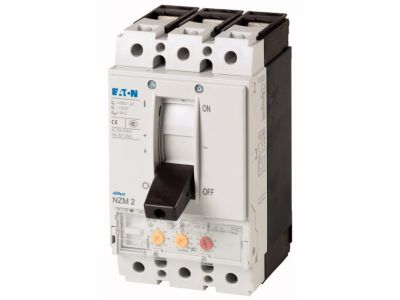

Wyłącznik mocy 3-bieg. 50kA 140A, NZMN2-ME140 | 265779 Eaton

Alternatywny kod produktu: NZMN2-ME140

Opis i Kluczowe Cechy

Wyłącznik mocy 3-biegunowy serii NZM..-ME, symbol 265779, o prądzie znamionowym 140 A i zdolności zwarciowej 50 kA. Wyposażony w elektroniczny wyzwalacz do ochrony silnika z funkcją wrażliwości na brak fazy. Dzięki modułowej budowie grup funkcyjnych montaż jest elastyczny i dopasowany do indywidualnych potrzeb instalacji.

• Prąd znamionowy 140 A: umożliwia bezpieczne prowadzenie obwodów o dużym obciążeniu, np. w silnikach przemysłowych lub rozdzielnicach głównych.
• Zdolność zwarciowa 50 kA: gwarantuje skuteczne wyłączanie w przypadku zwarć o wysokim prądzie, chroniąc dalszą część instalacji.
• Elektroniczny wyzwalacz z ochroną silnika: zapewnia dokładne zabezpieczenie przeciążeniowe i zwarciowe, z czułością na brak fazy – zapobiega pracy silnika przy uszkodzonej fazie.
• Elastyczny montaż modułowy: grupy funkcyjne można swobodnie konfigurować, co ułatwia rozbudowę i modernizację rozdzielnic.
• Przeznaczenie na rynek IEC: produkt zaprojektowany zgodnie z międzynarodowymi wymaganiami dla wyłączników mocy.

Zgodność z Normami

Wyłącznik został zaprojektowany z myślą o rynku IEC i spełnia wymagania odpowiednich norm europejskich. Posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami. Szczegółowe numery norm znajdują się w dokumentacji technicznej producenta.

Zastosowanie

Wyłącznik mocy NZMN2-ME140 sprawdza się w instalacjach przemysłowych i komercyjnych, gdzie wymagana jest niezawodna ochrona odbiorników oraz wysoka zdolność zwarciowa. Główne obszary zastosowania:

• Ochrona silników elektrycznych – zwłaszcza wrażliwych na brak fazy w układzie zasilania.
• Zabezpieczenie obwodów rozdzielnic głównych i podrozdzielnic w budynkach przemysłowych.
• Sterowanie i ochrona maszyn oraz urządzeń w liniach produkcyjnych.
• Rozbudowa istniejących rozdzielnic dzięki modułowej konstrukcji grup funkcyjnych.

Wskazówki Montażowe

Montaż i podłączenie wyłącznika może być wykonywane wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP. Urządzenie przeznaczone jest do mocowania na szynie TH35 (DIN). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Przekrój przewodów dobierz zgodnie z obciążalnością prądową i wymaganiami norm instalacyjnych. Moment dokręcania zacisków – stosuj wartości podane w dokumentacji technicznej producenta. Po zakończeniu prac sprawdź poprawność działania wyzwalacza.

FAQ

• Czy wyłącznik posiada podświetlenie lub sygnalizację stanu? W dostarczonym opisie nie podano informacji o podświetleniu. W razie potrzeby sygnalizacji zalecamy zastosowanie dodatkowych modułów pomocniczych dostępnych w serii NZM.
• Jaki jest stopień ochrony IP tego wyłącznika? Producent nie podał konkretnego stopnia IP dla tego modelu. Typowo wyłączniki instalowane w suchych rozdzielnicach mają ochronę IP20, ale szczegółowe dane należy zweryfikować w karcie katalogowej.
• Jak działa funkcja wrażliwości na brak fazy? Elektroniczny wyzwalacz wykrywa zanik jednej z faz zasilania i odłącza odbiornik (np. silnik), zapobiegając jego pracy w warunkach asymetrii napięcia, co mogłoby prowadzić do przeciążeń lub uszkodzeń.
