Wyłącznik mocy 3-bieg. 50kA 125A BG2, NZMN2-A125-SVE | 113243 Eaton

Alternatywny kod produktu: NZMN2-A125-SVE

Opis i Kluczowe Cechy

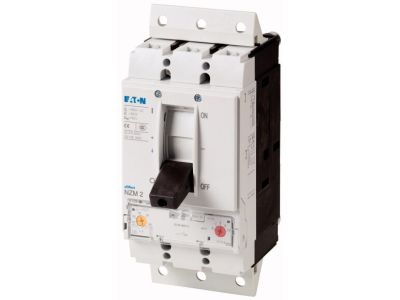

Wyłącznik mocy NZMN2-A125-SVE to trójbiegunowe urządzenie o prądzie znamionowym 125 A, zaprojektowane do pracy w obwodach trójfazowych. Zdolność zwarciowa 50 kA gwarantuje skuteczne wyłączanie prądów zwarciowych, chroniąc instalację i odbiorniki. Kompaktowa obudowa BG2 ułatwia montaż w rozdzielnicach o ograniczonej przestrzeni.

• Prąd znamionowy 125 A: Umożliwia bezpieczną pracę w obwodach o znacznym obciążeniu bez ryzyka przeciążenia styków i przewodów.
• Zdolność zwarciowa 50 kA: Zapewnia niezawodne wyłączenie w przypadku zwarć o wysokim prądzie, ograniczając uszkodzenia urządzeń i instalacji.
• 3 bieguny: Przeznaczony do ochrony wszystkich faz w obwodach trójfazowych, co daje kompleksową ochronę symetryczną i asymetryczną.
• Kompaktowa obudowa BG2: Oszczędza miejsce w szafie rozdzielczej, ułatwia instalację w ciasnych przestrzeniach i zapewnia przejrzystą aranżację aparatury.

Zgodność z Normami

Wyłącznik NZMN2-A125-SVE jest przeznaczony do stosowania w instalacjach zgodnych z normami europejskimi (IEC) oraz posiada certyfikat CE potwierdzający spełnienie wymogów bezpieczeństwa. Brak podania konkretnych numerów norm w dokumentacji produktu – zaleca się sprawdzenie aktualnych przepisów lokalnych.

Zastosowanie

Uniwersalny wyłącznik mocy znajduje zastosowanie jako główne zabezpieczenie obwodów w rozdzielnicach przemysłowych i budynkowych.

• Ochrona obwodów zasilających maszyny i urządzenia produkcyjne.
• Zabezpieczenie linii kablowych w budynkach komercyjnych i użyteczności publicznej.
• Stosowany jako wyłącznik główny w rozdzielnicach trójfazowych.
• Może współpracować z modułami funkcyjnymi (wyzwalacze, sygnalizacja) w ramach systemu NZM.

Wskazówki Montażowe

Montaż wyłącznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie montować na szynie TH35 (DIN) w rozdzielnicy. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie zasilania. Moment dokręcania śrub zacisków oraz przekrój przewodów dobrać zgodnie z dokumentacją techniczną producenta i obowiązującymi normami.

FAQ

• Ile biegunów ma wyłącznik NZMN2-A125-SVE? Wyłącznik jest trójbiegunowy, co oznacza, że zabezpiecza wszystkie trzy fazy w obwodzie trójfazowym.
• Jaka jest zdolność zwarciowa tego modelu? Zdolność zwarciowa wynosi 50 kA, co zapewnia skuteczną ochronę przy wysokich prądach zwarciowych w sieciach przemysłowych.
• Do jakich prądów znamionowych jest przystosowany wyłącznik? Prąd znamionowy wynosi 125 A, dlatego urządzenie nadaje się do zabezpieczania obwodów o dużym obciążeniu, np. głównych linii zasilających.
