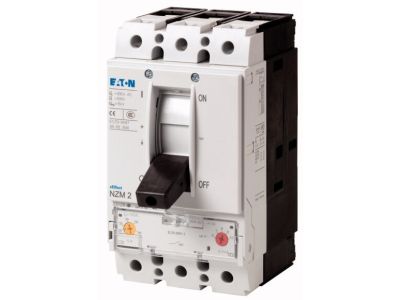

Wyłącznik mocy 3-bieg. 50kA 125A BG2, NZMN2-A125 | 259091 Eaton

Alternatywny kod produktu: NZMN2-A125

Opis i Kluczowe Cechy

Wyłącznik mocy NZMN2-A125 z serii BG2 to trójbiegunowe urządzenie zabezpieczające o prądzie znamionowym 125 A i zdolności zwarciowej 50 kA, przeznaczone do montażu śrubowego w rozdzielnicach. Dzięki napięciu izolacji Ui 690 V oraz regulowanemu wyzwalaczowi przeciążeniowemu zapewnia skuteczną ochronę obwodów przemysłowych i budynkowych przed przeciążeniami i zwarciami.

• Prąd znamionowy 125 A: umożliwia bezpieczne zabezpieczenie obwodów o dużym obciążeniu, minimalizując ryzyko przegrzania i uszkodzenia izolacji.
• Zdolność zwarciowa 50 kA: gwarantuje pewne wyłączenie nawet przy ekstremalnych prądach zwarciowych, chroniąc instalację i personel.
• Napięcie izolacji Ui 690 V: wysoki poziom izolacji zapewnia bezpieczną pracę w układach o podwyższonym napięciu roboczym (do 690 V AC).
• Regulowany wyzwalacz przeciążeniowy: pozwala na indywidualne dopasowanie charakterystyki wyzwalania do specyfiki chronionego odbiornika.
• Zabezpieczenie przed dotykiem zgodne z VDE 0106 część 100: ochrona przed przypadkowym kontaktem z elementami pod napięciem, zwiększająca bezpieczeństwo podczas obsługi.
• Połączenia śrubowe i stopień ochrony IP20: solidne przyłącza przewodów oraz ochrona przed wniknięciem ciał stałych o średnicy powyżej 12 mm, odpowiednie do montażu w suchych pomieszczeniach rozdzielnic.

Zgodność z Normami

Wyłącznik mocy NZMN2-A125 jest zgodny z normą IEC/EN 60947-2 dotyczącą łączników niskiego napięcia oraz spełnia wymagania VDE 0106 część 100 w zakresie zabezpieczenia przed dotykiem. Posiada certyfikat CE potwierdzający zgodność z obowiązującymi dyrektywami unijnymi.

Zastosowanie

Wyłącznik mocy NZMN2-A125 znajduje zastosowanie w rozdzielnicach głównych i podrozdzielnicach, gdzie wymagana jest niezawodna ochrona przed przeciążeniami i zwarciami. Sprawdza się w obwodach o dużych prądach znamionowych, takich jak zasilanie maszyn, silników, transformatorów czy instalacji przemysłowych.

• Ochrona i rozłączanie obwodów odbiorczych w budynkach użyteczności publicznej i halach produkcyjnych.
• Zabezpieczenie przedłużaczy i linii kablowych o przekroju dobranym do prądu 125 A.
• Funkcja wyłącznika głównego w rozdzielnicach sterowniczych oraz jako zabezpieczenie silników z charakterystyką dostosowaną regulowanym wyzwalaczem.
• W systemach automatyki budynkowej w połączeniu z akcesoriami takimi jak wyzwalacz napięcia czy napęd zdalny.

Wskazówki Montażowe

Montaż wyłącznika NZMN2-A125 może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Urządzenie przeznaczone jest do montażu śrubowego na płycie montażowej (nie na szynie DIN). Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całym obwodzie. Przewody należy podłączyć do zacisków śrubowych, stosując przekrój dostosowany do prądu znamionowego 125 A. Moment dokręcania śrub należy zrealizować zgodnie z dokumentacją techniczną producenta, aby zapewnić niską rezystancję styków. Po zamontowaniu sprawdzić poprawność działania wyzwalacza przeciążeniowego i zacisków.

FAQ

• Czy wyłącznik NZMN2-A125 ma podświetlenie stanu pracy? Nie, wyłącznik mocy NZMN2-A125 nie posiada funkcji podświetlenia. Stan załączenia rozpoznaje się po położeniu dźwigni oraz wskaźniku mechanicznym (jeśli występuje).
• Jaki jest stopień ochrony i czy można go montować na zewnątrz? Stopień ochrony IP20 oznacza, że wyłącznik jest chroniony przed ciałami stałymi o średnicy powyżej 12 mm, ale nie przed wilgocią. Produkt przeznaczony do montażu w suchych, zamykanych rozdzielnicach wewnątrz budynków.
• Czy wyzwalacz przeciążeniowy jest regulowany? Tak, wyzwalacz przeciążeniowy w wyłączniku NZMN2-A125 jest regulowany (zakres regulacji należy sprawdzić w dokumentacji produktu). Pozwala to na dostosowanie prądu wyzwalania do rzeczywistego obciążenia chronionego obwodu.
• Jakie akcesoria można zastosować z tym wyłącznikiem? Producent przewiduje możliwość rozbudowy o moduły łączników pomocniczych, wyzwalacz napięcia oraz napęd zdalny. Szczegółowe informacje o kompatybilności znajdują się w katalogu akcesoriów serii BG2.
