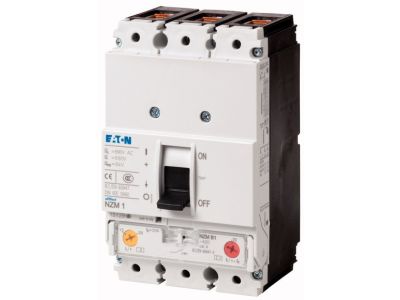

Wyłącznik mocy 3-bieg. 50kA 100A BG1, NZMN1-A100 | 259085 Eaton

Opis i Kluczowe Cechy

Wyłącznik mocy Eaton z serii NZM o oznaczeniu NZMN1-A100 (numer katalogowy 259085) to zaawansowane urządzenie zabezpieczające, zaprojektowane z myślą o profesjonalnych systemach rozdziału energii elektrycznej. Urządzenie charakteryzuje się prądem znamionowym ciągłym wynoszącym 100 A, co pozwala na bezpieczną obsługę obciążeń w wymagających instalacjach przemysłowych i komercyjnych. Dzięki wysokiej granicznej zwarciowej zdolności wyłączania, która wynosi 50 kA przy napięciu 415 V AC, wyłącznik ten gwarantuje najwyższy poziom bezpieczeństwa, skutecznie izolując uszkodzone sekcje sieci w przypadku wystąpienia zwarcia.

Sercem urządzenia jest wyzwalacz termomagnetyczny, który zapewnia dwustopniową ochronę: człon termiczny odpowiada za ochronę przed przeciążeniami, natomiast człon magnetyczny reaguje bezzwłocznie na prądy zwarciowe. Kompaktowa obudowa o wielkości gabarytowej BG1 (Frame size 1) pozwala na znaczną oszczędność miejsca w rozdzielnicy, nie rezygnując przy tym z wysokich parametrów elektrycznych. Trójbiegunowa konstrukcja (3P) jest standardem w systemach trójfazowych, zapewniając pełną kontrolę nad zasilaniem odbiorników.

Zgodność z Normami

Wyłącznik NZMN1-A100 został zaprojektowany i przetestowany zgodnie z rygorystycznymi wymaganiami rynku IEC (International Electrotechnical Commission). Spełnia on normę IEC/EN 60947, co potwierdza jego przydatność do stosowania jako aparat łącznikowy w instalacjach niskiego napięcia na całym świecie. Urządzenie posiada certyfikację CE oraz jest zgodne z dyrektywami dotyczącymi ochrony środowiska, takimi jak RoHS, co zapewnia bezpieczeństwo użytkowania oraz łatwość w procesie certyfikacji całych rozdzielnic przez prefabrykatorów.

Zastosowanie

Dzięki swojej uniwersalności i wysokiej odporności na prądy zwarciowe, wyłącznik Eaton NZMN1-A100 znajduje szerokie zastosowanie w wielu obszarach elektrotechniki:

• Ochrona kabli i przewodów: Skutecznie zabezpiecza linie zasilające przed skutkami termicznymi przeciążeń oraz dynamicznymi skutkami zwarć.
• Rozdzielnice główne i podrozdzielnice: Idealny jako wyłącznik główny w mniejszych obiektach lub wyłącznik odpływowy w dużych centrach zasilania.
• Przemysł i automatyka: Zapewnia niezawodne zasilanie maszyn i urządzeń procesowych, gdzie wymagana jest wysoka zdolność wyłączania 50 kA.
• Budownictwo komercyjne: Stosowany w biurowcach, centrach handlowych i obiektach użyteczności publicznej do ochrony infrastruktury elektroenergetycznej.

Wskazówki Montażowe

Montaż wyłącznika NZMN1-A100 jest intuicyjny dzięki zastosowaniu modułowych grup funkcyjnych, co pozwala na szybką rozbudowę o akcesoria takie jak styki pomocnicze, wyzwalacze wzrostowe czy napędy zdalne. Podczas instalacji należy zwrócić uwagę na następujące aspekty:

• Pozycja montażowa: Urządzenie może być montowane w pionie lub poziomie, co ułatwia aranżację wnętrza szafy sterowniczej.
• Moment dokręcania: Należy ściśle przestrzegać momentu dokręcania zacisków śrubowych zgodnie z dokumentacją techniczną, aby uniknąć przegrzewania się styków na skutek zbyt małego docisku.
• Przestrzeń izolacyjna: Należy zachować odpowiednie odstępy od uziemionych części metalowych oraz innych aparatów, aby zapewnić swobodne odprowadzanie gazów połączone z gaszeniem łuku elektrycznego.
• Szyna DIN: Choć jest to wyłącznik kompaktowy, montaż na standardowej szynie DIN 35mm wymaga zastosowania odpowiedniego adaptera montażowego dedykowanego dla serii NZM1.

FAQ

• Czy wyłącznik posiada regulację prądu wyzwalania? Tak, wyłączniki serii NZM1-A posiadają regulowane nastawy wyzwalacza przeciążeniowego (termicznego), co pozwala na precyzyjne dopasowanie ochrony do przekroju chronionego kabla.
• Jaka jest różnica między wersją NZMN a NZMB? Litera 'N' w kodzie NZMN oznacza podwyższoną zdolność wyłączania (50 kA), podczas gdy wersje 'B' zazwyczaj oferują niższą zdolność (np. 25 kA).
• Czy do wyłącznika można dołożyć napęd obrotowy? Tak, konstrukcja Eaton NZM pozwala na montaż napędów obrotowych bezpośrednich oraz drzwiowych, co zwiększa bezpieczeństwo obsługi rozdzielnicy.
