Alternatywny kod produktu: NZMC3-S500

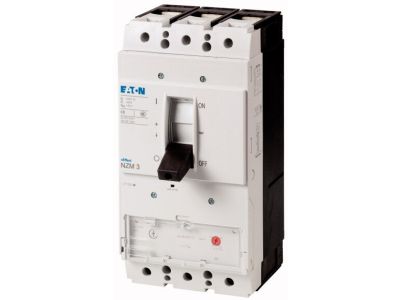

Eaton 109679 – wyłącznik kompaktowy NZM3, 3-biegunowy, 500 A, 690 V AC

Eaton Moeller NZM3 500 A – wyłącznik mocy do ochrony obwodów przemysłowych

Eaton 109679 to 3-biegunowy wyłącznik kompaktowy z serii Eaton Moeller NZM, przeznaczony do stosowania w rozdzielnicach niskiego napięcia, instalacjach przemysłowych oraz układach zasilania maszyn i urządzeń. Model NZMC3-S500 ma prąd znamionowy 500 A, napięcie znamionowe do 690 V AC oraz konstrukcję w ramie NZM3.

Aparat został wyposażony w termomagnetyczny system wyzwalania, w tym wyzwalacz zwarciowy. Wyłącznik nie ma wyzwalacza przeciążeniowego Ir, dlatego w układach wymagających pełnej ochrony przeciążeniowej należy przewidzieć dodatkowy, właściwie dobrany element ochronny. W przypadku ochrony silnika Eaton wskazuje możliwość stosowania wyłącznika w połączeniu z przekaźnikiem przeciążeniowym.

Produkt jest przeznaczony do ochrony obwodów przed skutkami zwarć oraz do pracy w układach, w których wymagane jest łączenie obwodów o dużym obciążeniu. Dobór wyłącznika musi uwzględniać parametry całej instalacji, w szczególności spodziewany prąd zwarciowy, rodzaj obciążenia, sposób przyłączenia, koordynację zabezpieczeń oraz wymagania dotyczące rozdzielnicy.

Najważniejsze cechy produktu

• Producent: Eaton

• Seria: Eaton Moeller NZM

• Numer katalogowy: 109679

• Kod modelu: NZMC3-S500

• Typ urządzenia: wyłącznik mocy / wyłącznik kompaktowy MCCB

• Liczba biegunów: 3

• Prąd znamionowy: 500 A

• Napięcie znamionowe: do 690 V AC

• Rama wyłącznika: NZM3

• System wyzwalania: termomagnetyczny

• Wyzwalacz zwarciowy: tak

• Wyzwalacz przeciążeniowy Ir: brak

• Kategoria użytkowa: A zgodnie z IEC/EN 60947-2

• Kategoria łączeniowa: AC-3; zgodnie z kartą katalogową wyłącznik spełnia wymagania dla tej kategorii

• Znamionowy prąd roboczy: 437 A przy 400 V AC-3

• Całkowity czas wyłączenia w przypadku zwarcia: poniżej 10 ms

• Trwałość mechaniczna: 15 000 operacji

• Sposób montażu: nieruchomy, urządzenie wbudowane na stałe

• Wymiary: 166 × 140 × 275 mm (głębokość × szerokość × wysokość)

• Masa: 5,8 kg

• Stopień ochrony części czołowej: IP20, IP40 z ramką izolacyjną lub IP66 z uchwytem obrotowym sprzęgła drzwi

• Normy: IEC/EN 60947, w tym IEC/EN 60947-2 oraz IEC/EN 60947-4-1 w zakresie podanym przez producenta

• Zgodność: RoHS

• EAN: 4015081092659
