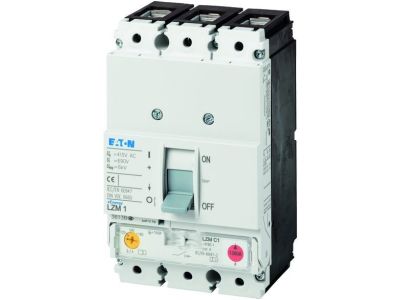

Wyłącznik mocy 3-bieg. 36kA 80A, LZMC1-A80-I | 111894 Eaton

Opis i Kluczowe Cechy

Wyłącznik mocy LZMC1-A80-I marki EATON to zaawansowane rozwiązanie z zakresu aparatury zabezpieczającej, dedykowane dla nowoczesnego budownictwa komercyjnego i przemysłowego. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 80 A, co pozwala na skuteczną ochronę obwodów przed skutkami przeciążeń i zwarć. Znamionowa zwarciowa zdolność łączeniowa na poziomie 36 kA przy napięciu 415V AC gwarantuje wysoki poziom bezpieczeństwa i niezawodność działania w sytuacjach awaryjnych. Wyłącznik należy do serii LZM, która została zaprojektowana z myślą o optymalizacji kosztów przy zachowaniu najwyższych standardów technicznych. Kluczową zaletą tego modelu jest pełna kompatybilność z osprzętem dedykowanym do serii NZM, co pozwala na wykorzystanie szerokiej gamy styków pomocniczych, wyzwalaczy wzrostowych oraz podnapięciowych.

• Prąd znamionowy ciągły (In): 80 A
• Zdolność łączeniowa zwarciowa (Icu): 36 kA
• Liczba biegunów: 3
• Kompatybilność z akcesoriami serii NZM1
• Możliwość pełnienia funkcji wyłącznika głównego

Zgodność z Normami

Aparat został zaprojektowany i przetestowany zgodnie z międzynarodowymi standardami bezpieczeństwa. Spełnia wymagania normy IEC/EN 60947-2, która określa parametry dla wyłączników niskonapięciowych stosowanych w przemyśle. Dzięki temu inżynierowie i projektanci mają pewność, że urządzenie zapewnia odpowiednią koordynację zabezpieczeń oraz wymaganą trwałość mechaniczną i elektryczną. Stopień ochrony oraz parametry izolacyjne są dostosowane do pracy w trudnych warunkach instalacyjnych, typowych dla rozdzielnic głównych i obiektowych.

Zastosowanie

Wyłącznik LZMC1-A80-I znajduje szerokie zastosowanie w sektorze budowlanym jako element zabezpieczający w rozdzielnicach niskiego napięcia. Dzięki trójbiegunowej konstrukcji idealnie nadaje się do ochrony odbiorników trójfazowych, takich jak silniki, systemy HVAC czy zaawansowane linie technologiczne. Możliwość konfiguracji aparatu jako wyłącznika głównego z opcją wyzwalania awaryjnego sprawia, że jest on często wybierany do systemów sterowania budynkiem, gdzie wymagane jest szybkie i bezpieczne odłączenie zasilania w sytuacjach krytycznych.

Wskazówki Montażowe

Podczas montażu wyłącznika LZMC1-A80-I należy zwrócić szczególną uwagę na prawidłowe dokręcenie zacisków prądowych. Zaleca się stosowanie klucza dynamometrycznego, aby uzyskać moment dokręcania zgodny ze specyfikacją producenta, co zapobiega przegrzewaniu się styków przy długotrwałym obciążeniu 80 A. Urządzenie jest przystosowane do montażu na płycie montażowej wewnątrz rozdzielnicy. W przypadku konieczności montażu na szynie DIN (TS35), należy zastosować odpowiedni adapter montażowy. Należy również zachować minimalne odstępy od uziemionych części metalowych oraz innych aparatów, aby zapewnić swobodną cyrkulację powietrza i bezpieczne odprowadzanie gazów połączone z gaszeniem łuku elektrycznego.

FAQ

• Czy do wyłącznika LZMC1-A80-I można dokupić napęd obrotowy? Tak, aparat jest w pełni kompatybilny z akcesoriami serii NZM1, co obejmuje napędy drzwiowe oraz bezpośrednie.
• Jaka jest różnica między serią LZM a NZM? Seria LZM jest dedykowana głównie dla budownictwa i oferuje te same parametry łączeniowe co NZM, zachowując kompatybilność akcesoriów, przy jednoczesnej optymalizacji pod kątem standardowych aplikacji budowlanych.
• Czy wyłącznik posiada regulację wyzwalacza? Tak, model LZMC1-A80-I posiada regulowany wyzwalacz przeciążeniowy, co pozwala na precyzyjne dopasowanie ochrony do charakterystyki obciążenia.
