Wyłącznik mocy 3-bieg. 36kA 50A, LZMC1-A50-I | 111892 Eaton

Opis i Kluczowe Cechy

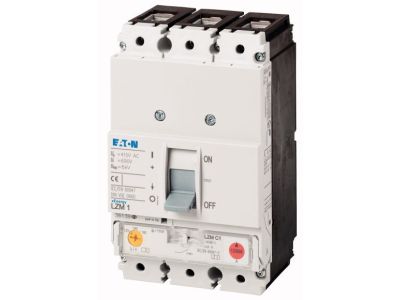

Wyłącznik mocy EATON LZMC1-A50-I to zaawansowany aparat elektryczny zaprojektowany z myślą o profesjonalnych instalacjach w sektorze budownictwa komercyjnego i przemysłowego. Urządzenie charakteryzuje się 3-biegunową konstrukcją oraz prądem znamionowym wynoszącym 50A, co pozwala na skuteczne zabezpieczanie obwodów przed skutkami przeciążeń i zwarć. Kluczowym parametrem jest znamionowa graniczna zdolność wyłączania zwarcia wynosząca 36kA przy napięciu 415V AC, co gwarantuje wysoki poziom bezpieczeństwa i niezawodność w przypadku wystąpienia awarii w sieci.

• Kompatybilność systemowa: Seria LZM jest w pełni kompatybilna z szeroką gamą osprzętu dedykowanego do wyłączników NZM, co znacząco ułatwia dobór akcesoriów takich jak styki pomocnicze, wyzwalacze wzrostowe czy napędy drzwiowe.
• Wszechstronność: Aparat może pełnić funkcję wyłącznika głównego, a dzięki możliwości doposażenia w moduły wyzwalania awaryjnego, idealnie wpisuje się w systemy bezpieczeństwa obiektowego.
• Kompaktowa budowa: Optymalne wymiary obudowy pozwalają na oszczędność miejsca w rozdzielnicy przy zachowaniu pełnej funkcjonalności i trwałości mechanicznej.

Zgodność z Normami

Wyłącznik LZMC1-A50-I został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego najwyższą jakość wykonania. Spełnia on wymagania normy IEC/EN 60947, która definiuje parametry dla aparatury niskonapięciowej. Dzięki temu inżynierowie i projektanci mają pewność, że urządzenie zachowa swoje parametry robocze w długofalowej eksploatacji, zapewniając selektywność zabezpieczeń oraz koordynację z innymi elementami instalacji elektrycznej.

Zastosowanie

Produkt znajduje szerokie zastosowanie w nowoczesnym budownictwie oraz infrastrukturze technicznej. Jest dedykowany do:

• Zabezpieczania linii zasilających w rozdzielnicach głównych i oddziałowych.
• Ochrony silników i odbiorników o dużym poborze prądu, gdzie wymagana jest precyzyjna nastawa wyzwalaczy.
• Systemów zasilania rezerwowego, gdzie wymagana jest wysoka zdolność łączeniowa.
• Zastosowań jako rozłącznik główny z funkcją bezpieczeństwa w obiektach użyteczności publicznej.

Wskazówki Montażowe

Prawidłowy montaż wyłącznika LZMC1-A50-I jest kluczowy dla zapewnienia deklarowanej ochrony. Podczas instalacji należy zwrócić uwagę na następujące aspekty:

• Moment dokręcania: Należy ściśle przestrzegać momentów dokręcania zacisków śrubowych określonych w dokumentacji technicznej, aby uniknąć przegrzewania się styków.
• Pozycja montażowa: Aparat jest przystosowany do montażu w pionie lub poziomie, co zwiększa elastyczność przy projektowaniu układu szyn i przewodów.
• Przestrzeń izolacyjna: Należy zachować odpowiednie odstępy izolacyjne od metalowych części obudowy rozdzielnicy, zgodnie z wytycznymi producenta dla zdolności zwarciowej 36kA.
• Podłączenie: Przewody o odpowiednim przekroju powinny być zakończone końcówkami kablowymi lub tulejkami, aby zapewnić maksymalną powierzchnię styku.

FAQ

1. Czy do wyłącznika LZM pasują akcesoria z serii NZM?
Tak, seria LZM została zaprojektowana tak, aby zachować pełną kompatybilność z osprzętem pomocniczym serii NZM, co ułatwia serwisowanie i rozbudowę instalacji.

2. Jaka jest główna różnica między serią LZM a NZM?
Seria LZM jest dedykowana głównie dla budownictwa i oferuje zoptymalizowany stosunek ceny do wydajności przy zachowaniu kluczowych parametrów technicznych znanych z serii NZM.

3. Czy wyłącznik posiada regulację wyzwalacza?
Tak, wyłączniki serii LZMC1 posiadają możliwość nastawy parametrów wyzwalacza przeciążeniowego, co pozwala na precyzyjne dopasowanie ochrony do charakterystyki obciążenia.
