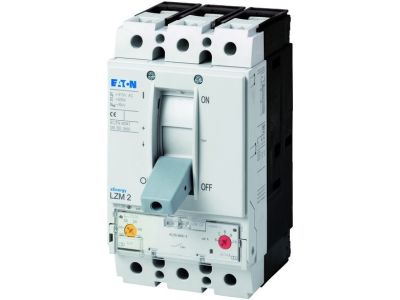

Wyłącznik mocy 3-bieg. 36kA 250A, LZMC2-A250-I | 111940 Eaton

Opis i Kluczowe Cechy

Wyłącznik mocy LZMC2-A250-I marki EATON to zaawansowane urządzenie zabezpieczające, zaprojektowane z myślą o wymagających instalacjach w sektorze budownictwa komercyjnego i przemysłowego. Aparat charakteryzuje się prądem znamionowym wynoszącym 250 A, co pozwala na skuteczną ochronę obwodów o dużym obciążeniu. Dzięki znamionowej zwarciowej zdolności łączeniowej na poziomie 36 kA, wyłącznik gwarantuje bezpieczeństwo instalacji nawet w przypadku wystąpienia prądów zwarciowych o wysokiej energii.

• Konstrukcja 3-biegunowa: Zapewnia pełną ochronę trzech faz układu zasilania, co jest standardem w profesjonalnych rozdzielnicach niskiego napięcia.
• Kompatybilność z osprzętem NZM: Seria LZM została zaprojektowana tak, aby w pełni współpracować z akcesoriami dedykowanymi dla serii NZM, co znacząco ułatwia dobór styków pomocniczych, wyzwalaczy wzrostowych czy napędów drzwiowych.
• Wyzwalacz termiczno-magnetyczny: Umożliwia precyzyjne nastawy ochrony przeciążeniowej oraz bezzwłoczne działanie w przypadku zwarcia.
• Funkcja wyłącznika głównego: Aparat posiada właściwości izolacyjne i może być stosowany jako główny element odcinający zasilanie, z możliwością doposażenia w moduł wyzwalania awaryjnego.

Zgodność z Normami

Wyłącznik LZMC2-A250-I został wyprodukowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w trudnych warunkach eksploatacyjnych. Urządzenie spełnia wymagania normy IEC/EN 60947, która definiuje parametry dla aparatury rozdzielczej i sterowniczej niskiego napięcia. Dzięki temu projektanci i instalatorzy mają pewność, że produkt zapewnia odpowiednią koordynację zabezpieczeń oraz wymaganą trwałość mechaniczną i elektryczną.

Zastosowanie

Produkt dedykowany jest przede wszystkim do ochrony kabli i przewodów w rozdzielnicach głównych oraz podrozdzielnicach w budynkach użyteczności publicznej, biurowcach oraz obiektach przemysłowych. Dzięki wysokiej zdolności łączeniowej 36 kA, idealnie sprawdza się w miejscach o średnim i wysokim spodziewanym prądzie zwarcia. Może być wykorzystywany jako zabezpieczenie główne transformatorów lub jako wyłącznik zasilający dla dużych odbiorników energii, takich jak silniki o dużej mocy czy systemy HVAC.

Wskazówki Montażowe

Montaż wyłącznika LZMC2-A250-I powinien być przeprowadzony przez wykwalifikowany personel techniczny. Podczas instalacji należy zwrócić szczególną uwagę na następujące aspekty:

• Moment dokręcania: Należy ściśle przestrzegać momentów dokręcania zacisków prądowych określonych w instrukcji producenta, aby uniknąć przegrzewania się styków przy prądzie 250 A.
• Pozycja montażowa: Aparat może być montowany w pionie lub poziomie, co daje dużą elastyczność przy projektowaniu wnętrza szafy sterowniczej.
• Przestrzeń izolacyjna: Należy zachować odpowiednie odstępy od uziemionych części metalowych oraz innych aparatów, aby zapewnić swobodne odprowadzanie gazów połączone z gaszeniem łuku elektrycznego.
• Integracja z szyną DIN: Choć wyłączniki tej wielkości montuje się zazwyczaj na płycie montażowej, dostępne są adaptery umożliwiające integrację z systemami szynowymi.

FAQ

1. Czy do wyłącznika LZMC2-A250-I pasują styki pomocnicze z serii NZM2?
Tak, seria LZM jest w pełni kompatybilna z akcesoriami serii NZM, co pozwala na stosowanie tych samych styków pomocniczych, wyzwalaczy podnapięciowych oraz napędów obrotowych.

2. Jaka jest maksymalna zdolność zwarciowa tego modelu?
Znamionowa graniczna zdolność łączeniowa zwarcia (Icu) dla tego modelu wynosi 36 kA przy napięciu 415V AC.

3. Czy wyłącznik może pracować jako rozłącznik bezpieczeństwa?
Tak, aparat posiada funkcję wyłącznika głównego i po doposażeniu w odpowiedni uchwyt (np. czerwono-żółty) może pełnić rolę wyłącznika awaryjnego (Emergency Stop).
