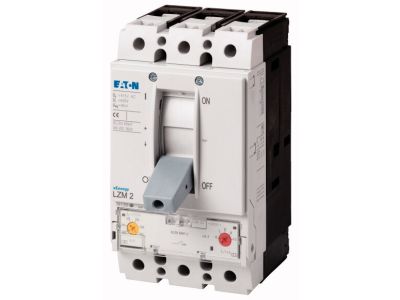

Wyłącznik mocy 3-bieg. 36kA 200A, LZMC2-A200-I | 111939 Eaton

Opis i Kluczowe Cechy

Wyłącznik mocy LZMC2-A200-I marki EATON to zaawansowane urządzenie zabezpieczające, zaprojektowane z myślą o nowoczesnych instalacjach elektroenergetycznych w sektorze budownictwa komercyjnego i przemysłowego. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 200 A, co pozwala na skuteczną ochronę obwodów o dużym obciążeniu. Trójbiegunowa konstrukcja zapewnia pełną separację faz, a znamionowa zwarciowa zdolność łączeniowa na poziomie 36 kA gwarantuje bezpieczeństwo instalacji nawet w przypadku wystąpienia prądów zwarciowych o wysokiej energii.

• Kompatybilność systemowa: Seria LZM jest w pełni kompatybilna z szerokim wachlarzem akcesoriów dedykowanych dla uznanej serii NZM, co znacząco ułatwia rozbudowę systemu o styki pomocnicze, wyzwalacze wzrostowe czy napędy zdalne.
• Regulacja parametrów: Wyłącznik umożliwia precyzyjne nastawy wyzwalaczy, co pozwala na optymalne dopasowanie charakterystyki ochronnej do specyfiki zasilanego odbiornika.
• Trwałość mechaniczna: Solidna obudowa i wysokiej jakości styki zapewniają długą żywotność urządzenia nawet przy częstych operacjach łączeniowych.

Zgodność z Normami

Wyłącznik LZMC2-A200-I został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, w tym IEC/EN 60947. Spełnienie tych standardów potwierdza, że aparat może być bezpiecznie stosowany jako rozłącznik główny z funkcją wyzwalania awaryjnego. Urządzenie posiada certyfikację CE oraz spełnia wymagania dotyczące ochrony środowiska i bezpieczeństwa użytkowania w instalacjach niskiego napięcia, co jest kluczowe dla projektantów i inspektorów nadzoru budowlanego.

Zastosowanie

Dzięki swojej uniwersalności i wysokim parametrom technicznym, wyłącznik EATON LZMC2-A200-I znajduje szerokie zastosowanie w:

• Rozdzielnicach głównych: Jako główne zabezpieczenie dopływów w budynkach użyteczności publicznej, biurowcach oraz centrach logistycznych.
• Przemyśle: Ochrona linii zasilających maszyny i urządzenia o dużym poborze mocy, gdzie wymagana jest wysoka niezawodność zasilania.
• Systemach bezpieczeństwa: Możliwość wykorzystania aparatu jako wyłącznika głównego z opcją zdalnego wyzwalania awaryjnego pozwala na integrację z systemami przeciwpożarowymi.

Wskazówki Montażowe

Prawidłowy montaż jest kluczowy dla zapewnienia deklarowanych parametrów ochronnych. Podczas instalacji wyłącznika LZMC2-A200-I należy zwrócić uwagę na następujące aspekty:

• Moment dokręcania: Wszystkie zaciski prądowe muszą być dokręcone z odpowiednim momentem obrotowym (zgodnie z dokumentacją techniczną), aby uniknąć przegrzewania się styków przy prądzie 200 A.
• Przestrzeń izolacyjna: Należy zachować odpowiednie odstępy izolacyjne od metalowych części obudowy rozdzielnicy, szczególnie przy pracy z prądami zwarciowymi rzędu 36 kA.
• Pozycja pracy: Aparat może być montowany w pionie lub poziomie, co ułatwia aranżację wnętrza szafy sterowniczej.
• Podłączenie akcesoriów: Dzięki modułowej budowie, montaż styków pomocniczych serii NZM odbywa się w dedykowanych gniazdach pod pokrywą frontową, co skraca czas prefabrykacji rozdzielnicy.

FAQ

1. Czy do wyłącznika LZMC2-A200-I pasują akcesoria z serii NZM2?
Tak, seria LZM jest w pełni kompatybilna z osprzętem dedykowanym do serii NZM, co pozwala na stosowanie tych samych wyzwalaczy, styków i napędów.

2. Jaka jest maksymalna zdolność zwarciowa tego modelu?
Znamionowa graniczna zdolność łączenia zwarciowego (Icu) dla tego modelu wynosi 36 kA przy napięciu 415V AC.

3. Czy wyłącznik może pełnić funkcję wyłącznika bezpieczeństwa?
Tak, aparat może być skonfigurowany jako wyłącznik główny z funkcją wyzwalania awaryjnego, pod warunkiem doposażenia go w odpowiedni wyzwalacz wzrostowy lub podnapięciowy.
