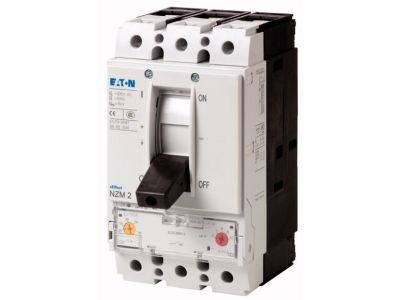

Wyłącznik mocy 3-bieg. 36kA 160A, NZMC2-A160 | 271421 Eaton

Alternatywny kod produktu: NZMC2-A160

Opis i Kluczowe Cechy

Wyłącznik mocy NZM2, 3-biegunowy, o prądzie znamionowym 160 A i zdolności łączeniowej zwarciowej (Icu) 36 kA przy 400/415 V, przeznaczony do ochrony systemów i kabli. Łączy wysoką niezawodność w warunkach przemysłowych z prostotą montażu dzięki połączeniu śrubowemu.

• Prąd znamionowy (In) = 160 A: Oznacza ciągłą obciążalność prądową, umożliwia bezpieczną pracę w obwodach o znacznym obciążeniu bez ryzyka przegrzania.
• Zdolność łączeniowa zwarciowa (Icu) 36 kA przy 400/415 V: Gwarantuje skuteczne wyłączanie zwarć o dużym prądzie, minimalizując ryzyko uszkodzenia instalacji i urządzeń.
• Funkcja ochrony systemu i kabli: Zabezpiecza przewody oraz podłączone odbiorniki przed skutkami przeciążeń i zwarć, zwiększając bezpieczeństwo użytkowania.
• Połączenie śrubowe: Zapewnia pewne i trwałe mocowanie przewodów, co ogranicza ryzyko poluzowania połączeń w czasie eksploatacji.
• 3-biegunowa konstrukcja: Umożliwia równoczesne odłączanie wszystkich trzech faz, co jest niezbędne w trójfazowych obwodach zasilających.

Zgodność z Normami

Wyłącznik zaprojektowany zgodnie z międzynarodowymi normami IEC, co potwierdza jego niezawodność i bezpieczeństwo użytkowania. Posiada certyfikat CE – spełnia wymagania dyrektyw unijnych dotyczących urządzeń elektrycznych.

Zastosowanie

Wyłącznik mocy NZM2 znajduje zastosowanie wszędzie tam, gdzie wymagana jest skuteczna ochrona trójfazowych obwodów zasilających przed skutkami przeciążeń i zwarć. Doskonale sprawdza się w rozdzielnicach głównych i podrozdzielnicach przemysłowych.

• Ochrona kabli i systemów w rozdzielnicach głównych budynków przemysłowych i użyteczności publicznej.
• Zabezpieczenie obwodów zasilających maszyny i urządzenia produkcyjne przed zwarciami i przeciążeniami.
• Stosowany jako wyłącznik główny w rozdzielnicach warsztatowych i serwerowniach.
• Element automatyki budynkowej w układach wymagających ręcznego lub zdalnego odłączania zasilania (w połączeniu z napędami i stycznikami).

Wskazówki Montażowe

Montaż wyłącznika należy powierzyć wykwalifikowanemu personelowi z uprawnieniami SEP zgodnie z normą PN-EN 61439. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że instalacja jest bezprądowa. Wyłącznik mocuje się na płycie montażowej lub w rozdzielnicy zgodnie z instrukcją producenta. Przekrój przewodów dobierz do prądu znamionowego 160 A oraz spodziewanego obciążenia. Moment dokręcania połączeń śrubowych stosuj zgodnie z dokumentacją techniczną.

FAQ

• Jaką zdolność łączeniową (Icu) ma ten wyłącznik? Wyłącznik posiada zdolność łączeniową zwarciową (Icu) 36 kA przy napięciu 400/415 V AC 50 Hz. Oznacza to, że jest w stanie bezpiecznie wyłączyć prąd zwarciowy o wartości do 36 kA bez uszkodzenia.
• Czy wyłącznik nadaje się do ciągłej pracy z prądem 160 A? Tak, prąd znamionowy In = 160 A jest równocześnie znamionowym prądem ciągłym (Iu). Wyłącznik może pracować w sposób nieprzerwany z tym obciążeniem, o ile spełnione są warunki zabudowy i odprowadzania ciepła.
• Jakie normy spełnia wyłącznik NZM2? Wyłącznik spełnia wymagania norm IEC (bez podania konkretnego numeru) oraz posiada oznaczenie CE. Konstrukcja i parametry są zgodne z międzynarodowymi standardami dla aparatury zabezpieczeniowej.
