Wyłącznik mocy 3-bieg. 36kA 100A, LZMC1-A100-I | 111895 Eaton

Opis i Kluczowe Cechy

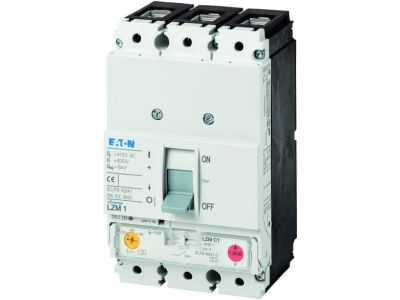

Wyłącznik mocy LZMC1-A100-I marki EATON to zaawansowane urządzenie zabezpieczające, zaprojektowane z myślą o wymagających instalacjach w sektorze budownictwa komercyjnego i przemysłowego. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 100 A, co pozwala na skuteczną ochronę obwodów o średnim obciążeniu. Kluczowym parametrem jest znamionowa graniczna zdolność wyłączania zwarcia o wartości 36 kA, co gwarantuje wysoki poziom bezpieczeństwa i ciągłość pracy instalacji nawet w przypadku wystąpienia poważnych awarii elektrycznych.

• Konstrukcja 3-biegunowa: Zapewnia pełną ochronę i izolację trzech faz układu zasilającego.
• Kompatybilność z osprzętem NZM: Wyłącznik należy do serii LZM, która jest w pełni kompatybilna z szeroką gamą akcesoriów dedykowanych dla serii NZM, co znacząco ułatwia rozbudowę o styki pomocnicze, wyzwalacze wzrostowe czy napędy zdalne.
• Wyzwalacz termiczno-magnetyczny: Pozwala na precyzyjne nastawy ochrony przeciążeniowej oraz bezzwłoczne reagowanie na prądy zwarciowe.
• Wszechstronność: Aparat może pełnić funkcję wyłącznika głównego, oferując opcję wyzwalania awaryjnego, co jest kluczowe dla bezpieczeństwa obsługi maszyn i budynków.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w profesjonalnych aplikacjach elektroenergetycznych. Wyłącznik spełnia wymagania normy IEC/EN 60947, co definiuje go jako aparat niskonapięciowy o wysokiej trwałości mechanicznej i elektrycznej. Dzięki certyfikacji, inżynierowie i projektanci mogą mieć pewność, że urządzenie zachowa swoje parametry znamionowe w deklarowanych warunkach pracy, zapewniając selektywność zabezpieczeń w rozdzielnicach głównych i oddziałowych.

Zastosowanie

Wyłącznik LZMC1-A100-I znajduje szerokie zastosowanie w nowoczesnym budownictwie oraz infrastrukturze technicznej. Jest idealnym rozwiązaniem do zabezpieczania linii zasilających w biurowcach, centrach handlowych oraz zakładach produkcyjnych. Dzięki możliwości wykorzystania go jako wyłącznika głównego z funkcją zatrzymania awaryjnego, doskonale sprawdza się w układach sterowania i zasilania maszyn. Wysoka zdolność łączeniowa 36 kA predysponuje go do pracy w miejscach o stosunkowo wysokiej mocy zwarciowej transformatora zasilającego.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z zachowaniem zasad bezpieczeństwa. Urządzenie jest przystosowane do montażu wewnątrz rozdzielnic elektrycznych. Podczas instalacji należy zwrócić szczególną uwagę na:

• Moment dokręcania zacisków: Należy stosować się do zaleceń producenta w celu uniknięcia przegrzewania się styków na skutek zbyt luźnego połączenia przewodów.
• Przestrzeń izolacyjna: Zachowanie odpowiednich odstępów od metalowych części obudowy oraz innych aparatów, aby zapewnić swobodne odprowadzanie gazów połączone z gaszeniem łuku elektrycznego.
• Orientacja montażowa: Aparat może być montowany w pionie lub poziomie, co zwiększa elastyczność przy projektowaniu układu szyn i okablowania wewnątrz szafy.

FAQ

1. Czy do wyłącznika LZMC1-A100-I pasują styki pomocnicze z serii NZM1?
Tak, seria LZM jest w pełni kompatybilna z osprzętem systemowym serii NZM, co pozwala na stosowanie tych samych styków pomocniczych, wyzwalaczy podnapięciowych oraz napędów obrotowych.

2. Jaka jest główna różnica między serią LZM a NZM?
Seria LZM jest dedykowana głównie dla budownictwa i standardowych aplikacji przemysłowych, oferując zoptymalizowany stosunek ceny do wydajności, przy zachowaniu pełnej kompatybilności mechanicznej z akcesoriami NZM.

3. Czy urządzenie posiada regulację wyzwalacza?
Tak, wyłączniki serii LZMC1-A posiadają możliwość regulacji nastaw prądu przeciążeniowego, co pozwala na precyzyjne dopasowanie ochrony do rzeczywistego obciążenia obwodu.
