Wyłącznik mocy 3-bieg. 25kA 32A, BZMB1-A32-BT | 109744 Eaton

Alternatywny kod produktu: BZMB1-A32-BT

Opis i Kluczowe Cechy

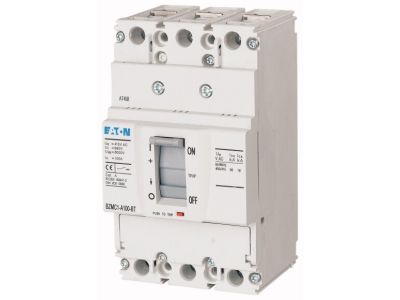

Wyłącznik mocy Eaton Moeller BZMB1-A32-BT (symbol 109744) to trójbiegunowy wyłącznik nadprądowy o prądzie znamionowym 32 A i napięciu 415 V, zaprojektowany do niezawodnego zabezpieczania obwodów trójfazowych przed skutkami przeciążeń i zwarć. Dzięki zdolności wyłączania zwarciowego 25 kA urządzenie skutecznie przerywa obwód w przypadku wystąpienia zwarcia, minimalizując ryzyko uszkodzenia instalacji i podłączonych odbiorników. Wyposażony w zacisk skrzynkowy, który ułatwia pewne i trwałe podłączenie przewodów.

• Prąd znamionowy 32 A: Umożliwia bezpieczną pracę w obwodach o znacznym obciążeniu bez ryzyka niekontrolowanego zadziałania w warunkach normalnej eksploatacji.
• Zdolność wyłączania 25 kA: Zapewnia skuteczną ochronę instalacji przy wysokich prądach zwarciowych, ograniczając ryzyko uszkodzenia przewodów i aparatury.
• Napięcie znamionowe 415 V: Przeznaczony do pracy w trójfazowych sieciach niskiego napięcia – zgodny z typowymi parametrami instalacji przemysłowych i komercyjnych.
• Trzy bieguny: Umożliwia jednoczesne odłączenie wszystkich faz w obwodzie trójfazowym, co podnosi poziom bezpieczeństwa podczas prac serwisowych.
• Zacisk skrzynkowy: Zapewnia pewne i powtarzalne połączenie przewodów bez ryzyka poluzowania – ułatwia montaż i przyspiesza instalację.

Zgodność z Normami

Wyłącznik BZMB1-A32-BT został zaprojektowany i wyprodukowany zgodnie z obowiązującymi normami europejskimi oraz standardem DIN. Posiada certyfikat CE, potwierdzający spełnienie wymogów dyrektyw Unii Europejskiej w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej. Przeznaczony do stosowania w instalacjach budowlanych i przemysłowych zgodnych z wymaganiami obowiązujących przepisów.

Zastosowanie

Wyłącznik mocy Eaton Moeller BZMB1-A32-BT znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne zabezpieczenie obwodów trójfazowych przed przeciążeniem i zwarciem. Sprawdza się w instalacjach rozdzielczych, sterowniczych i zasilających.

• Zabezpieczanie obwodów odbiorników trójfazowych – silników, nagrzewnic, klimatyzatorów i pomp.
• Ochrona rozdzielnic głównych i podrozdzielnic w obiektach komercyjnych oraz przemysłowych.
• Stosowanie jako zabezpieczenie przedlicznikowe lub w układach rozdziału energii w instalacjach budynków użyteczności publicznej.
• Zabezpieczanie obwodów zasilających w systemach automatyki budynkowej i infrastrukturze technicznej.

Wskazówki Montażowe

Montaż wyłącznika może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Urządzenie przeznaczone jest do instalacji na szynie TH35 zgodnej z DIN EN 60715 w rozdzielnicach i obudowach o odpowiednim stopniu ochrony. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające i upewnij się, że obwód jest pozbawiony potencjału. Przekrój podłączanych przewodów dobierz do prądu znamionowego 32 A oraz warunków środowiskowych. Zaciski skrzynkowe dokręcaj momentem zgodnym z dokumentacją techniczną producenta, aby zapewnić trwałe i niskorezystancyjne połączenie.

FAQ

• Czy wyłącznik posiada wbudowaną sygnalizację zadziałania? Wyłącznik BZMB1-A32-BT sygnalizuje stan wyzwolenia mechanicznie – po zadziałaniu dźwignia ustawia się w pozycji środkowej (TRIP), co umożliwia szybkie zlokalizowanie uszkodzonego obwodu bez konieczności stosowania dodatkowych wskaźników.
• Jaki jest stopień ochrony IP tego wyłącznika? Producent nie podaje stopnia ochrony IP w karcie katalogowej. Urządzenie przeznaczone jest do montażu w rozdzielnicy lub obudowie, która zapewnia odpowiedni stopień ochrony przed wilgocią i ciałami stałymi – typowo IP40 lub wyższy w zależności od zastosowanej obudowy.
• Czy wyłącznik nadaje się do ciągłej pracy przy pełnym obciążeniu 32 A? Tak, wyłącznik został zaprojektowany do ciągłej pracy przy prądzie znamionowym 32 A. W przypadku wystąpienia przeciążenia lub zwarcia następuje automatyczne wyzwolenie obwodu. Po usunięciu przyczyny zadziałania wyłącznik można ponownie załączyć ręcznie.
