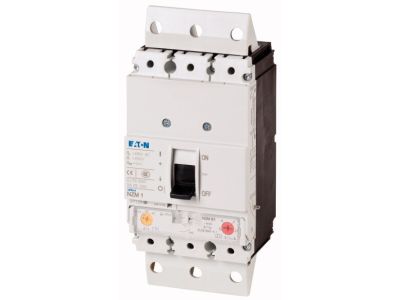

Wyłącznik mocy 3-bieg. 25kA 100A BG1, NZMB1-A100-SVE | 112707 Eaton

Alternatywny kod produktu: NZMB1-A100-SVE

Opis i Kluczowe Cechy

Wyłącznik mocy NZMB1-A100-SVE (symbol 112707) z serii NZM..-A to 3-biegunowy aparat o prądzie znamionowym 100 A i zdolności wyłączania zwarciowego 25 kA. Wyposażony w termomagnetyczny wyzwalacz, zapewnia niezawodną ochronę instalacji i kabli przed przeciążeniami i zwarciami. Kompaktowa obudowa w wielkości BG1 oraz montaż za pomocą modułowych grup funkcyjnych ułatwiają integrację w systemie rozdzielczym.

• Prąd znamionowy 100 A: umożliwia bezpieczną pracę w obwodach o dużym obciążeniu, chroniąc przewody przed przegrzaniem.
• Zdolność wyłączania 25 kA: gwarantuje skuteczne przerywanie wysokich prądów zwarciowych, zwiększając bezpieczeństwo instalacji.
• 3-biegunowa konstrukcja: przeznaczona do trójfazowych systemów zasilania, zapewniając ochronę wszystkich faz.
• Termomagnetyczny wyzwalacz: łączy ochronę przeciążeniową (termiczną) i zwarciową (magnetyczną) w jednym urządzeniu, eliminując potrzebę stosowania dodatkowych zabezpieczeń.
• Wielkość obudowy BG1: kompaktowa konstrukcja optymalizująca miejsce w rozdzielnicy przy zachowaniu pełnej funkcjonalności.
• Montaż za pomocą modułowych grup funkcyjnych: upraszcza instalację i rozbudowę systemu rozdziału energii.

Zgodność z Normami

Produkt zaprojektowany zgodnie z wymaganiami rynku IEC (Międzynarodowa Komisja Elektrotechniczna). Posiada certyfikat CE. Konkretne normy oraz szczegółowe dane dotyczące zgodności znajdują się w dokumentacji technicznej producenta.

Zastosowanie

Wyłącznik mocy NZMB1-A100-SVE sprawdza się w każdym środowisku, gdzie wymagana jest niezawodna ochrona przewodów i odbiorników. Dzięki wysokiej zdolności wyłączania oraz możliwości integracji z modułowymi grupami funkcyjnymi znajduje zastosowanie w:

• Ochronie kabli i przewodów przed przeciążeniami i zwarciami w rozdzielnicach głównych oraz podrozdzielnicach.
• Zabezpieczeniu odbiorników przemysłowych o dużym poborze prądu, takich jak silniki, piece czy agregaty.
• Stosowaniu w instalacjach komercyjnych i infrastrukturalnych wymagających wysokiej zdolności wyłączania (25 kA) i prądu 100 A.
• Integracji w systemach rozdziału energii opartych na modułowych grupach funkcyjnych serii NZM..-A.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i upewnić się, że nie jest ono podane. Instalację prowadzić zgodnie z dokumentacją techniczną producenta. Przekroje przewodów dobrać do prądu znamionowego 100 A oraz warunków zwarciowych. Urządzenie przeznaczone jest do montażu na płycie montażowej lub w obudowie – nie stosować na szynie DIN. Zalecane użycie odpowiednich akcesoriów montażowych (grupy funkcyjne, listwy przyłączeniowe). Momenty dokręcania oraz parametry przyłączy – według specyfikacji producenta.

FAQ

• Czy wyłącznik ma wyzwalacz termomagnetyczny? Tak, wyposażony jest w zintegrowany wyzwalacz termomagnetyczny, który zapewnia ochronę przed przeciążeniami i zwarciami – nie wymaga stosowania dodatkowych modułów.
• Do jakich zastosowań jest przeznaczony? Służy do ochrony instalacji i kabli w rozdzielnicach przemysłowych i komercyjnych, gdzie wymagany jest prąd 100 A i zdolność wyłączania 25 kA. Sprawdza się również w systemach z modułowymi grupami funkcyjnymi.
• Co oznacza oznaczenie BG1? BG1 to wielkość obudowy w serii NZM, wskazująca na kompaktowy wymiar przystosowany do prądów do 100 A. Ułatwia montaż w ograniczonej przestrzeni rozdzielnicy.
