Wyłącznik mocy 3-bieg. 150kA 40A BG2, NZMH2-A40 | 259095 Eaton

Alternatywny kod produktu: NZMH2-A40

Opis i Kluczowe Cechy

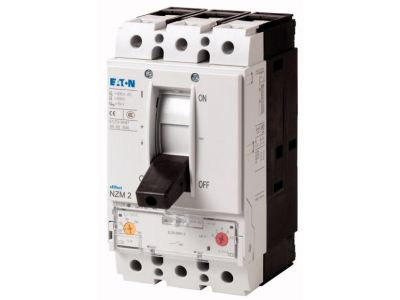

Wyłącznik mocy NZMH2-A40 (symbol 259095) to trzybiegunowy aparat zabezpieczający z rodziny NZM, zaprojektowany do ochrony instalacji i kabli. Dzięki zdolności zwarciowej 150 kA zapewnia skuteczne przerywanie prądów zwarciowych w trudnych warunkach sieciowych. Prąd znamionowy 40 A czyni go odpowiednim do obwodów o średnim obciążeniu. Wyposażony w wyzwalacz termomagnetyczny, który łączy ochronę przeciążeniową i zwarciową w jednym urządzeniu.

• Prąd znamionowy 40 A: umożliwia bezpieczną pracę w obwodach o obciążeniu do 40 A, chroniąc przewody i odbiorniki przed przeciążeniem.
• Zdolność zwarciowa 150 kA: gwarantuje niezawodne wyłączanie nawet przy ekstremalnie wysokich prądach zwarciowych, minimalizując ryzyko uszkodzenia instalacji.
• Wyzwalacz termomagnetyczny: zapewnia ochronę zarówno przed długotrwałym przeciążeniem (człon termiczny), jak i nagłym zwarciem (człon elektromagnetyczny).
• Konstrukcja 3-biegunowa: dedykowana do obwodów trójfazowych, umożliwia jednoczesne odłączanie wszystkich faz.
• System montażu modułowego: współpracuje z grupami funkcyjnymi (akcesoria), co pozwala na elastyczną rozbudowę funkcji sterowniczych i sygnalizacyjnych.

Zgodność z Normami

Produkt przeznaczony na rynek IEC, spełnia wymagania odpowiednich norm międzynarodowych. Posiada oznaczenie CE, potwierdzające zgodność z obowiązującymi dyrektywami. Instalacja zgodna z dokumentacją producenta zapewnia pełną zgodność z przepisami bezpieczeństwa.

Zastosowanie

Wyłącznik NZMH2-A40 znajduje zastosowanie w instalacjach przemysłowych i budynkowych, gdzie wymagana jest niezawodna ochrona przed zwarciem i przeciążeniem. Sprawdza się zarówno w rozdzielnicach głównych, jak i podrzędnych.

• Ochrona kabli zasilających i linii odbiorczych w rozdzielnicach głównych i podrozdzielniach.
• Zabezpieczenie obwodów zasilających maszyny, urządzenia produkcyjne i instalacje technologiczne.
• Stosowanie w systemach dystrybucji energii w budynkach komercyjnych i przemysłowych.
• Praca jako wyłącznik główny w szafach sterowniczych i rozdzielczych.

Wskazówki Montażowe

Montaż i podłączenie wyłącznika może być wykonywane wyłącznie przez osoby posiadające uprawnienia SEP (do 1 kV lub powyżej, w zależności od instalacji). Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest bezpieczny. Wyłącznik montować zgodnie z dokumentacją producenta – zazwyczaj na szynie DIN (TH35) lub na płycie montażowej za pomocą dedykowanych akcesoriów. Momenty dokręcania zacisków oraz przekrój przewodów należy dobrać zgodnie z zaleceniami producenta (dla prądu 40 A stosuj przewody o odpowiednim przekroju, np. 10–16 mm² Cu). Po instalacji sprawdź działanie wyzwalacza termomagnetycznego poprzez próbne załączenie i wyłączenie.

FAQ

• Czy wyłącznik ma regulację nastaw prądu? Wyzwalacz termomagnetyczny w tym modelu jest fabrycznie skalibrowany na prąd znamionowy 40 A i nie przewiduje regulacji. W razie potrzeby innego zakresu należy wybrać model o odpowiednim prądzie.
• Jaka jest zdolność zwarciowa wyłącznika? Zdolność zwarciowa wynosi 150 kA – oznacza to, że wyłącznik bezpiecznie przerwie prąd zwarciowy o wartości do 150 kA, co jest szczególnie istotne w instalacjach o dużym potencjale zwarciowym.
• Czy wyłącznik nadaje się do odłączania obwodu (funkcja rozłącznika)? Wyłącznik NZM pełni funkcję odłącznika (zgodnie z definicją IEC) – po wyłączeniu zapewnia widoczną przerwę izolacyjną i może być używany do bezpiecznego odłączania zasilania w celach serwisowych.
