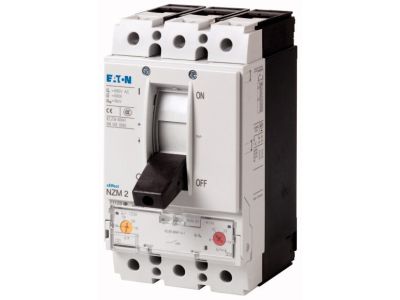

Wyłącznik mocy 3-bieg. 150kA 20A, NZMH2-M20 | 281299 Eaton

Alternatywny kod produktu: NZMH2-M20

Opis i Kluczowe Cechy

Wyłącznik mocy NZMH2-M20 (symbol 281299) z serii NZM..-M to trójbiegunowy wyłącznik silnikowy wyposażony w termomagnetyczny wyzwalacz, przeznaczony do kategorii użytkowej AC-3. Prąd znamionowy 20 A oraz zdolność zwarciowa 150 kA zapewniają skuteczną ochronę silników w wymagających instalacjach przemysłowych. Montowany za pomocą modułowych grup funkcyjnych, ułatwia integrację w rozdzielnicach i szafach sterowniczych.

• Prąd znamionowy 20 A: Odpowiedni do zabezpieczania obwodów silnikowych o prądzie do 20 A, zapewnia bezpieczną pracę bez ryzyka przeciążenia styków.
• Zdolność zwarciowa 150 kA: Gwarantuje skuteczne wyłączenie nawet przy ekstremalnych zwarć, chroniąc instalację i podłączone urządzenia przed uszkodzeniem.
• Termomagnetyczny wyzwalacz: Zapewnia ochronę silnika przed przeciążeniami i zwarciami, uwzględniając charakterystykę rozruchu silników indukcyjnych.
• Kategoria użytkowa AC-3: Przystosowany do bezpośredniego załączania i wyłączania silników przy pełnym obciążeniu – zgodnie z wymaganiami dla typowych zastosowań przemysłowych.
• Montaż modułowy: Dzięki modułowym grupom funkcyjnym wyłącznik łatwo integruje się w systemach rozdzielnicowych, oszczędzając miejsce i skracając czas instalacji.

Zgodność z Normami

Wyłączniki serii NZM..-M spełniają wymogi kategorii użytkowej AC-3 zgodnie z normami IEC, co potwierdza ich przydatność do bezpośredniego sterowania silnikami. Produkt posiada certyfikat CE i jest przeznaczony do stosowania w instalacjach zgodnych z europejskimi standardami.

Zastosowanie

Wyłącznik NZMH2-M20 dedykowany jest przede wszystkim do zabezpieczania i sterowania silnikami trójfazowymi w obwodach przemysłowych. Sprawdza się w aplikacjach wymagających wysokiej zdolności zwarciowej oraz niezawodnej ochrony przeciążeniowej.

• Bezpośrednie załączanie i wyłączanie silników indukcyjnych o prądzie znamionowym do 20 A (kategoria AC-3).
• Ochrona silników w układach napędowych – przenośniki, pompy, wentylatory, sprężarki.
• Zastosowanie w rozdzielnicach głównych i podrozdzielnicach w obiektach przemysłowych i komercyjnych.
• Integracja z systemami automatyki budynkowej i sterowania procesami.

Wskazówki Montażowe

Montaż i podłączenie wyłącznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicach modułowych. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Momenty dokręcania zacisków oraz przekrój przewodów dobieraj zgodnie z dokumentacją techniczną producenta i obowiązującymi normami.

FAQ

• Czy wyłącznik posiada podświetlenie lub sygnalizację optyczną? Nie, model NZMH2-M20 to standardowy wyłącznik mocy bez funkcji podświetlenia. Do sygnalizacji stanu zaleca się stosowanie oddzielnych modułów sygnalizacyjnych.
• Jaki jest stopień ochrony tego wyłącznika? Producent nie podaje konkretnej wartości IP dla tego modelu. Standardowo dla aparatury modułowej montowanej w rozdzielnicach przyjmuje się IP20 – ochrona przed dotykiem palcem i ciałami stałymi o średnicy ≥12,5 mm.
• W jakim trybie pracy działają styki? Wyłącznik zaprojektowano do pracy w kategorii użytkowej AC-3, co oznacza łączenie obwodów silnikowych przy pełnym obciążeniu. Styki są przystosowane do częstego załączania i wyłączania silników indukcyjnych.
