Wyłącznik mocy 3-bieg. 150kA 160A BG2 NZMH2-A160 | 259101 Eaton

Alternatywny kod produktu: NZMH2-A160

Opis i Kluczowe Cechy

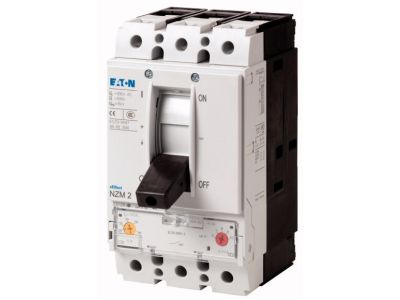

Wyłącznik mocy NZMH2-A160 (symbol 259101) produkcji Eaton – model NZM2, 3-biegunowy, przystosowany do stałej instalacji z połączeniem śrubowym. Jego prąd znamionowy In = 160 A zapewnia bezpieczną pracę w obwodach o dużym obciążeniu, a zdolność zwarciowa Icu = 150 kA (przy 400/415 V 50 Hz) gwarantuje skuteczną ochronę nawet w sieciach o wysokim poziomie zwarć, minimalizując ryzyko uszkodzenia instalacji.

• Icu 150 kA (400/415 V 50 Hz): wysoka zdolność łączeniowa umożliwia bezpieczne przerywanie prądów zwarciowych w sieciach przemysłowych, zapewniając selektywność i ciągłość zasilania.
• Prąd znamionowy In = 160 A: dedykowany do obwodów o znacznym poborze mocy – idealny jako wyłącznik główny lub zabezpieczenie odbiorników o dużej wydajności.
• 3-biegunowa konstrukcja: umożliwia jednoczesne odłączanie wszystkich faz, co podnosi bezpieczeństwo prac serwisowych i spełnia wymogi ochrony w układach trójfazowych.
• Funkcja ochronna systemu i kabli: wbudowane zabezpieczenie przeciążeniowe i zwarciowe chroni przewody oraz przyłączone urządzenia przed skutkami nieprawidłowych stanów pracy.
• Połączenie śrubowe: pewny i trwały montaż przewodów o przekrojach dostosowanych do prądu 160 A, bez konieczności stosowania dodatkowych adapterów.

Zgodność z Normami

Wyłącznik spełnia wymagania norm IEC, co potwierdza jego przydatność do stosowania w instalacjach zgodnych z międzynarodowymi standardami bezpieczeństwa. Posiada oznakowanie CE.

Zastosowanie

Wyłącznik mocy NZMH2-A160 przeznaczony jest do ochrony i rozłączania obwodów w rozdzielnicach głównych oraz podrozdzielniach w obiektach przemysłowych i komercyjnych. Sprawdza się tam, gdzie wymagana jest wysoka zdolność zwarciowa i niezawodność.

• Zabezpieczenie kabli i systemów zasilających przed zwarciami i przeciążeniami – w rozdzielnicach głównych budynków produkcyjnych i magazynowych.
• Pełnienie funkcji wyłącznika głównego w tablicach rozdzielczych, umożliwiającego bezpieczne odcięcie zasilania dla celów serwisowych.
• Ochrona obwodów odbiorników o dużym prądzie znamionowym (np. urządzenia grzewcze, sprężarki, klimatyzatory) w instalacjach trójfazowych.
• Zastosowanie w układach wymagających selektywności – zdolność łączeniowa 150 kA pozwala zachować ciągłość zasilania w niezakłóconych sekcjach podczas zwarć.

Wskazówki Montażowe

Montaż wyłącznika mocy powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem bezwzględnego odłączenia napięcia przed rozpoczęciem prac. Urządzenie przeznaczone jest do instalacji stałej – mocowanie odbywa się za pomocą śrub do szyny lub płyty montażowej zgodnie z dokumentacją producenta. Przekrój przewodów przyłączeniowych należy dobrać do prądu znamionowego 160 A oraz spodziewanego obciążenia. Moment dokręcania połączeń śrubowych stosować według wartości podanych w instrukcji montażu. Przed pierwszym załączeniem należy sprawdzić poprawność podłączenia wszystkich biegunów.

FAQ

• Jaka jest zdolność łączeniowa wyłącznika przy napięciu 400 V? Icu wynosi 150 kA przy 400/415 V 50 Hz, co zapewnia bardzo wysoką odporność na prądy zwarciowe w trójfazowych sieciach przemysłowych.
• Czy wyłącznik posiada wyzwalacz termiczny i zwarciowy? Funkcja ochronna obejmuje ochronę systemu i kabli – oznacza to, że wyłącznik reaguje zarówno na przeciążenia (zwłocznie), jak i na zwarcia (bezzwłocznie). Szczegółowe charakterystyki wyzwalania należy odczytać z dokumentacji technicznej producenta.
• Czy wyłącznik można montować na szynie TH35? Dane techniczne określają instalację stałą z połączeniem śrubowym. W zależności od wersji (oznaczenie BG2) dopuszcza się montaż na szynie lub płycie – zalecamy postępowanie zgodnie z instrukcją montażu dołączoną do produktu.
