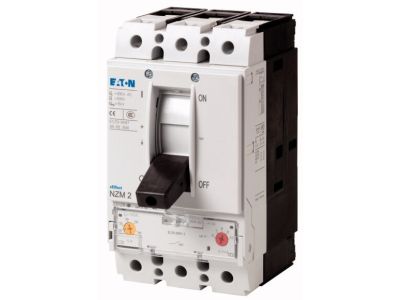

Wyłącznik mocy 3-bieg. 150kA 100A BG2, NZMH2-A100 | 259099 Eaton

Alternatywny kod produktu: NZMH2-A100

Opis i Kluczowe Cechy

Wyłącznik mocy NZMH2-A100 (symbol 259099) z serii NZM..-A to trójbiegunowe urządzenie zabezpieczające przeznaczone do ochrony instalacji i kabli w zastosowaniach przemysłowych. Dzięki prądowi znamionowemu 100 A i zdolności zwarciowej 150 kA zapewnia skuteczne odcinanie obwodów przy ekstremalnych warunkach zwarciowych. Wyposażony w termomagnetyczny wyzwalacz łączący ochronę przeciążeniową i zwarciową w jednym module. Konstrukcja przystosowana do montażu za pomocą modułowych grup funkcyjnych, co ułatwia integrację w rozdzielnicach.

• Prąd znamionowy 100 A: odpowiedni do zabezpieczania obwodów o dużym obciążeniu, np. linii zasilających maszyny lub rozdzielnice główne.
• Zdolność zwarciowa 150 kA: gwarantuje skuteczne wyłączenie nawet przy ekstremalnych prądach zwarciowych, chroniąc dalszą część instalacji.
• Termomagnetyczny wyzwalacz: zabezpiecza przed przeciążeniem (element bimetalowy) oraz zwarciem (cecha elektromagnetyczna) – jedno urządzenie, podwójna ochrona.
• Konstrukcja 3-biegunowa: dedykowana do obwodów trójfazowych – jeden wyłącznik obsługuje wszystkie trzy fazy.
• Montaż modułowy: kompatybilność z grupowymi zestawami funkcyjnymi upraszcza instalację i rozbudowę rozdzielnicy.

Zgodność z Normami

Wyłącznik spełnia wymagania norm międzynarodowych IEC obowiązujących na rynku europejskim. Posiada certyfikat CE potwierdzający zgodność z dyrektywami Unii Europejskiej. Produkt przeznaczony do pracy w standardowych warunkach instalacyjnych według przepisów branżowych.

Zastosowanie

Trójbiegunowy wyłącznik mocy NZMH2-A100 znajduje zastosowanie tam, gdzie wymagana jest niezawodna ochrona przewodów i kabli przed skutkami przeciążeń i zwarć – zarówno w przemyśle, jak i w budynkach komercyjnych.

• Zabezpieczanie głównych linii zasilających w rozdzielnicach przemysłowych.
• Ochrona kabli zasilających maszyny, urządzenia produkcyjne i linie technologiczne.
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach budynków użyteczności publicznej.
• Element systemów automatyki budynkowej – jako wyłącznik główny lub odbiorczy w szafach sterowniczych.

Wskazówki Montażowe

Montaż wyłącznika może być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP do pracy przy urządzeniach elektroenergetycznych. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i zabezpiecz obwód przed przypadkowym załączeniem. Wyłącznik mocuj za pomocą modułowych grup funkcyjnych zgodnie z dokumentacją producenta. Przekrój przewodów dobierz odpowiednio do prądu znamionowego 100 A oraz warunków zwarciowych. Momenty dokręcania zacisków stosuj zgodne z instrukcją montażu, aby uniknąć przegrzewania połączeń.

FAQ

• Czy wyłącznik ma wyzwalacz termiczny i elektromagnetyczny? Tak, wyłącznik NZMH2-A100 wyposażono w termomagnetyczny wyzwalacz – element bimetalowy reaguje na przeciążenia, a cewka elektromagnetyczna na prądy zwarciowe.
• Jaka jest zdolność zwarciowa tego wyłącznika? Znamionowa zdolność zwarciowa wynosi 150 kA – wartość ta obowiązuje przy napięciu roboczym zgodnym z normą IEC dla danego obwodu.
• Czy wyłącznik można montować na szynie TH35? Producent przewiduje montaż za pomocą modułowych grup funkcyjnych – szczegółowy sposób mocowania określa dokumentacja techniczna urządzenia. W przypadku standardowych rozdzielnic stosuje się odpowiednie adaptery lub płyty montażowe.
