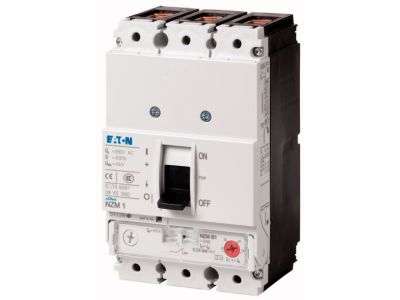

Wyłącznik mocy 3-bieg. 100kA 50A BG1, NZMH1-S50 | 284437 Eaton

Alternatywny kod produktu: NZMH1-S50

Opis i Kluczowe Cechy

Wyłącznik mocy Eaton NZMH1-S50 (symbol 284437) to trzybiegunowe urządzenie ochronne o prądzie znamionowym 50 A i zdolności zwarciowej 100 kA. Przeznaczony do zabezpieczania obwodów odbiorczych w instalacjach przemysłowych i komercyjnych. Dzięki magnetycznemu wyzwalaczowi zwarciowemu oraz współpracy z przekaźnikiem ochrony silnika zapewnia skuteczną ochronę przed skutkami zwarć i przeciążeń.

• Prąd znamionowy 50 A: pozwala na bezpieczne prowadzenie prądu roboczego w obwodach o dużym zapotrzebowaniu, minimalizując ryzyko przegrzania styków.
• Zdolność zwarciowa 100 kA: gwarantuje niezawodne wyłączanie nawet ekstremalnych prądów zwarciowych, chroniąc instalację i podłączone urządzenia.
• 3 bieguny: przeznaczony do obwodów trójfazowych, idealny do silników, rozdzielnic głównych i linii zasilających.
• Wyzwalacz magnetyczny (zwarciowy): zapewnia błyskawiczne zadziałanie przy zwarciu, skracając czas oddziaływania energii cieplnej na przewody.
• Montaż modułowy: konstrukcja umożliwia integrację z grupami funkcyjnymi oraz stosowanie w rozdzielnicach szafkowych na szynie DIN.

Zgodność z Normami

Wyłącznik NZMH1-S50 jest zgodny z wymaganiami norm międzynarodowych IEC dotyczących łączników niskiego napięcia. Posiada certyfikat CE, potwierdzający spełnienie zasadniczych wymogów dyrektyw Unii Europejskiej. Przeznaczony do pracy w sieciach przemysłowych zgodnych z zasadami rynku IEC.

Zastosowanie

Wyłącznik mocy Eaton sprawdza się w instalacjach wymagających niezawodnej ochrony zwarciowej i przeciążeniowej. Dzięki dużemu prądowi znamionowemu i wysokiej zdolności łączeniowej stosowany jest m.in. w:

• zabezpieczaniu silników elektrycznych – jako główne zabezpieczenie zwarciowe w połączeniu z zewnętrznym przekaźnikiem termicznym,
• rozdzielnicach głównych i podrozdzielnicach w obiektach przemysłowych i komercyjnych,
• liniach zasilających maszyny, urządzenia technologiczne oraz systemy HVAC,
• punktach rozdziału energii w rozdzielnicach szafkowych i modułowych.

Wskazówki Montażowe

Montaż wyłącznika mocy powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie montuje się na szynie nośnej TH35 (DIN) w rozdzielnicy. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilające i upewnić się, że obwód jest pozbawiony napięcia. Przekrój przewodów przyłączeniowych dobrać zgodnie z obciążalnością prądową (min. 6 mm² dla 50 A, w zależności od warunków). Moment dokręcania zacisków oraz parametry wyzwalacza zwarciowego – stosować według dokumentacji technicznej producenta dołączonej do urządzenia.

FAQ

• Czy wyłącznik posiada wbudowany wyzwalacz przeciążeniowy? Nie – model NZMH1-S50 wyposażony jest wyłącznie w magnetyczny wyzwalacz zwarciowy. Do ochrony przeciążeniowej (termicznej) wymagany jest zewnętrzny przekaźnik ochrony silnika lub wyłącznik silnikowy.
• Jaka jest zdolność zwarciowa wyłącznika? Zgodnie z danymi producenta zdolność zwarciowa wynosi 100 kA – wartość ta dotyczy odpowiedniego napięcia znamionowego (dane katalogowe producenta). Zapewnia to wyłączanie prądów zwarciowych w sieciach o dużej mocy.
• Czy wyłącznik może być stosowany w rozdzielnicach modułowych? Tak – konstrukcja NZMH1-S0-S1 pozwala na montaż za pomocą modułowych grup funkcyjnych na szynie DIN. Szerokość urządzenia wynosi (standardowo dla aparatury modułowej) – należy sprawdzić wymiary w dokumentacji technicznej producenta.
