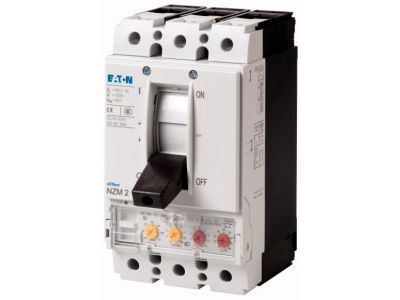

Wyłącznik mocy 3-bieg. 100kA 100A, NZMH2-VE100-S1 | 100777 Eaton

Alternatywny kod produktu: NZMH2-VE100-S1

Opis i Kluczowe Cechy

Wyłącznik mocy nadprądowy NZM2, oznaczony symbolem NZMH2-VE100-S1, to 3-biegunowy aparat zaprojektowany do ochrony instalacji elektrycznych. Posiada prąd znamionowy 100 A oraz zdolność łączeniową eksploatacyjną Ics 10 kA przy napięciu 1000 V AC, co zapewnia bezpieczne wyłączanie zwarć w wymagających obwodach. Urządzenie montowane jest na stałe, a połączenia realizowane są za pomocą zacisków śrubowych.

• Prąd znamionowy 100 A: umożliwia bezproblemową pracę w obwodach o znacznym obciążeniu, zabezpieczając przewody i odbiorniki przed przeciążeniem.
• Ics 10 kA przy 1000 V AC: gwarantuje skuteczne wyłączanie zwarć, chroniąc system przed uszkodzeniami i minimalizując ryzyko awarii.
• 3-biegunowa konstrukcja: przeznaczona do układów trójfazowych, umożliwia jednoczesne odłączenie wszystkich przewodów fazowych.
• Montaż stały i połączenie śrubowe: zapewnia trwałe i pewne mocowanie w rozdzielnicy lub szafie sterowniczej, ułatwiając instalację i serwis.
• Funkcja ochronna: dedykowana ochronie systemów, kabli, selektywności oraz generatorów, co czyni go wszechstronnym rozwiązaniem dla różnych zastosowań.

Zgodność z Normami

Wyłącznik zgodny jest z normami IEC, posiada stosowne certyfikaty (CE). Produkt został zaprojektowany i przebadany zgodnie z wymaganiami europejskimi, co potwierdza jego niezawodność i bezpieczeństwo w profesjonalnych instalacjach elektrycznych.

Zastosowanie

Wyłącznik mocy NZMH2-VE100-S1 znajduje zastosowanie w rozdzielniach przemysłowych, budynkach użyteczności publicznej oraz w systemach zasilania rezerwowego. Jego parametry pozwalają na efektywną ochronę różnych obwodów.

• Ochrona kabli i przewodów przed przeciążeniem i zwarciem w instalacjach trójfazowych.
• Realizacja selektywnego wyłączania w rozdzielnicach głównych i podrozdzielniach.
• Zabezpieczenie generatorów prądu przed uszkodzeniami spowodowanymi zbyt dużym prądem.
• Stosowanie w systemach automatyki i sterowania jako główny wyłącznik mocy.

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie. Wyłącznik mocowany jest na stałe (brak szyny TH35) – zalecane przykręcenie do podłoża. Przekrój przewodów oraz moment dokręcania zacisków należy dobrać zgodnie z dokumentacją producenta. Pamiętaj o odpowiednim doborze zabezpieczeń przed zwarciem (jeśli wymagane).

FAQ

• Jaki jest sposób montażu wyłącznika? Zgodnie ze specyfikacją montaż jest stały – urządzenie przykręca się bezpośrednio do podłoża (np. płyta montażowa). Nie jest przystosowany do szyny DIN 35 mm.
• Czy wyłącznik posiada styki pomocnicze? W dostępnych danych nie wskazano wyposażenia w styki pomocnicze. W razie potrzeby sygnalizacji stanu zalecamy wybór wariantu z blokiem styków pomocniczych.
• Jaka jest funkcja ochronna wyłącznika? Służy do ochrony systemów, kabli, zapewnienia selektywności oraz ochrony generatorów przed zwarciami i przeciążeniami.
