Wyłączniki IEC, Frame 250, 160 A, 4-bieg., 36 kA, TM, ATAM, przyłącze płaskie śrubowe | 3VA1216-4GF42-0AA0 Siemens

Alternatywny kod produktu: 3VA12164GF420AA0

Opis i Kluczowe Cechy

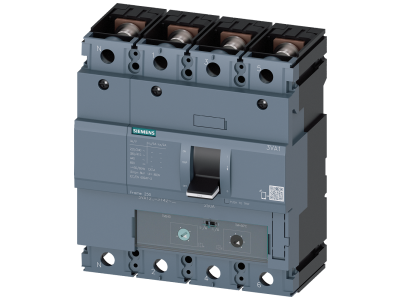

Siemens 3VA1216-4GF42-0AA0 to czterobiegunowy wyłącznik kompaktowy z ramą 250 A, o prądzie znamionowym 160 A i zdolności zwarciowej Icu = 36 kA przy 415 V AC. Wyposażono go w termomagnetyczny wyzwalacz TM240 z regulacją przeciążenia Ir = 112–160 A i zwarciową Ii = 5–10×In oraz funkcję ATAM zapewniającą 100% ochronę przewodu neutralnego. Przyłącze płaskie śrubowe ułatwia szybki i pewny montaż w rozdzielnicach przemysłowych.

• Prąd znamionowy 160 A: umożliwia bezpieczną pracę w obwodach o znacznym obciążeniu bez ryzyka przegrzania styków, zapewniając niezawodną ochronę instalacji i odbiorników.
• Zdolność zwarciowa Icu = 36 kA przy 415 V AC: gwarantuje skuteczne wyłączenie nawet przy bardzo wysokich prądach zwarciowych, chroniąc urządzenia i personel przed skutkami awarii.
• Wyzwalacz termomagnetyczny z regulacją Ir i Ii: pozwala precyzyjnie dopasować charakterystykę ochrony do konkretnych potrzeb silnika, rozrusznika lub linii – od przeciążeń do zwarć.
• Funkcja ATAM (100% ochrona przewodu neutralnego): zabezpiecza przewód N przed przeciążeniem w instalacjach z odkształconymi prądami harmonicznymi, co jest kluczowe w nowoczesnych systemach zasilania.

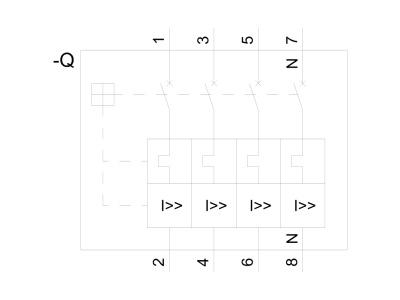

• Czterobiegunowa konstrukcja: dedykowana do obwodów trójfazowych z przewodem neutralnym w sieciach TN/TT, upraszcza schemat i redukuje liczbę potrzebnych aparatów.

Zgodność z Normami

Wyłącznik kompaktowy 3VA1 spełnia wymagania międzynarodowych norm IEC dla wyłączników niskiego napięcia. Posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami Unii Europejskiej w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Dzięki szerokiemu zakresowi nastaw i wysokiej zdolności zwarciowej wyłącznik 3VA1216-4GF42-0AA0 znajduje zastosowanie w wymagających instalacjach przemysłowych i infrastrukturalnych.

• Ochrona silników elektrycznych przed przeciążeniem i zwarciem w układach rozruchowych – jako wyłącznik silnikowy.
• Zabezpieczenie rozruszników i styczników w szafach sterowniczych maszyn i linii produkcyjnych.
• Pełnienie funkcji wyłącznika głównego rozdzielnic głównych i podrozdzielnic w obiektach przemysłowych, budynkach użyteczności publicznej oraz infrastrukturze.
• Ochrona odbiorników o znacznej mocy, gdzie wymagana jest precyzyjna regulacja progu przeciążeniowego i wysoka selektywność zwarciowa.

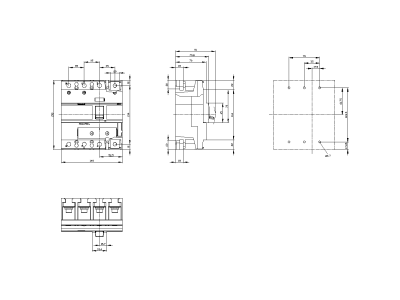

Wskazówki Montażowe

Montaż wyłącznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Należy ściśle przestrzegać momentów dokręcania śrub przyłączy płaskich oraz zaleceń producenta zawartych w dokumentacji technicznej. Przekrój przewodów dobrać zgodnie z obciążalnością prądową dla prądu 160 A. Wyłącznik przeznaczony jest do montażu stałego lub wtykowego w rozdzielnicach niskiego napięcia. Przed pierwszym załączeniem sprawdzić i ewentualnie skorygować nastawy wyzwalacza Ir i Ii.

FAQ

• Czy wyłącznik ma regulowany prąd przeciążeniowy? Tak, wyzwalacz termomagnetyczny umożliwia nastawę prądu przeciążeniowego Ir w zakresie 112–160 A, co pozwala dopasować ochronę do rzeczywistego obciążenia. Prąd zwarciowy Ii można ustawić w zakresie 5–10×In.
• Jaka jest zdolność zwarciowa wyłącznika? Icu wynosi 36 kA przy napięciu 415 V AC, co zapewnia bezpieczne wyłączenie w warunkach zwarcia w typowych sieciach przemysłowych i infrastrukturalnych.
• Czy wyłącznik chroni przewód neutralny? Tak, dzięki funkcji ATAM wyłącznik zapewnia 100% ochronę przewodu neutralnego przed przeciążeniem, co jest szczególnie ważne w instalacjach z odbiornikami generującymi wyższe harmoniczne (np. przekształtniki, zasilacze impulsowe).
