Wyłączniki IEC, Frame 100, 100 A, 4-bieg., 16 kA, TM, FTFM, przyłącze płaskie śrubowe | 3VA1010-2ED42-0AA0 Siemens

Alternatywny kod produktu: 3VA10102ED420AA0

Opis i Kluczowe Cechy

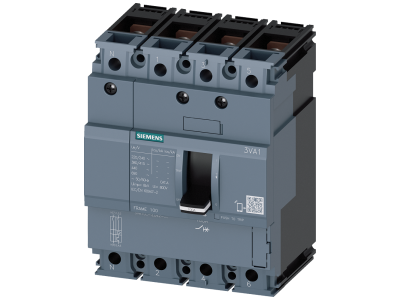

Wyłącznik kompaktowy Siemens 3VA1010-2ED42-0AA0 z serii SENTRON to 4-biegunowy aparat w wielkości Frame 100 o prądzie znamionowym 100 A. Zapewnia skuteczną ochronę instalacji przed przeciążeniami i zwarciami dzięki termomagnetycznemu wyzwalaczowi TM210 o stałych nastawach – prąd przeciążeniowy Ir = 100 A oraz prąd zwarciowy Ii = 10 × In (1000 A). Zdolność wyłączania Icu = 16 kA przy 415 V AC (klasa B) gwarantuje bezpieczne odcięcie prądów zwarciowych w sieciach przemysłowych i infrastrukturalnych. Wyposażony w przyłącze płaskie śrubowe ułatwiające szybki i pewny montaż.

• Prąd znamionowy In = 100 A: Umożliwia bezpieczną pracę w obwodach o znacznym obciążeniu, eliminując ryzyko przegrzewania się aparatu.
• Zdolność wyłączania Icu = 16 kA przy 415 V AC (klasa B): Skutecznie przerywa zwarcia o dużych prądach, chroniąc linię i podłączone odbiorniki przed uszkodzeniem.
• Termomagnetyczny wyzwalacz TM210 z nastawami stałymi (Ir = 100 A, Ii = 10 × In): Gwarantuje niezawodne działanie zabezpieczeń bez ryzyka przypadkowej zmiany nastaw – idealne do aplikacji, w których wymagana jest stała charakterystyka.

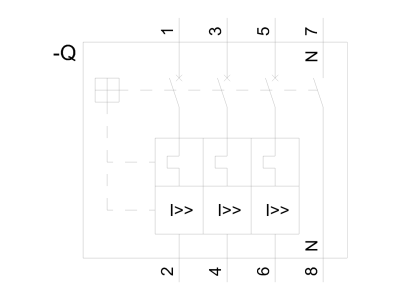

• Konstrukcja 4-biegunowa z przewodem neutralnym bez ochrony: Zabezpiecza trzy fazy, pozostawiając możliwość swobodnego prowadzenia przewodu N w układach, gdzie jego ochrona nie jest wymagana.
• Przyłącze płaskie śrubowe: Umożliwia szybkie i pewne podłączenie przewodów bez specjalistycznych narzędzi, co skraca czas montażu.

Zgodność z Normami

Wyłącznik kompaktowy Siemens 3VA1010-2ED42-0AA0 został zaprojektowany zgodnie z wymaganiami norm europejskich oraz standardem DIN. Posiada certyfikację CE, co potwierdza jego zgodność z obowiązującymi przepisami bezpieczeństwa. Producent zapewnia, że aparat spełnia wymagania stawiane wyłącznikom kompaktowym w zastosowaniach przemysłowych i infrastrukturalnych.

Zastosowanie

Dzięki zwartej konstrukcji i sprawdzonym parametrom wyłącznik sprawdza się w wielu obwodach wymagających niezawodnej ochrony przeciążeniowej i zwarciowej.

• Ochrona rozruszników i silników elektrycznych w układach napędowych (pompy, wentylatory, sprężarki).
• Zabezpieczenie linii zasilających w rozdzielnicach głównych i podrozdzielniach przemysłowych.
• Ochrona instalacji w infrastrukturze komercyjnej – budynki użyteczności publicznej, centra handlowe, biurowce.
• Stosowany jako wyłącznik w układach dystrybucji energii o napięciu 400/415 V AC, gdzie wymagana jest zdolność wyłączania do 16 kA.

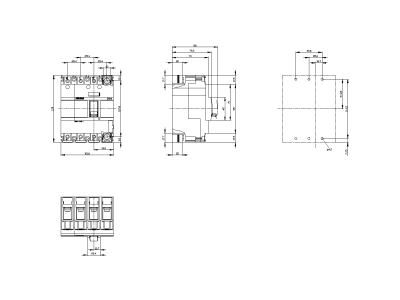

Wskazówki Montażowe

Montaż wyłącznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i zabezpieczyć obwód przed przypadkowym załączeniem. Aparat przeznaczony jest do montażu stałego – przykręcenia do szyny lub płyty montażowej. Przewody należy podłączyć do zacisków płaskich śrubowych, stosując moment dokręcania i przekrój przewodów zgodnie z dokumentacją producenta (zalecane dla prądu 100 A – przewody min. 25 mm² Cu w zależności od temperatury, ale należy bezwzględnie sprawdzić tabelę w karcie katalogowej).

FAQ

• Jakie zabezpieczenie zapewnia wyłącznik 3VA1010-2ED42-0AA0? Wyłącznik wyposażony jest w wyzwalacz termomagnetyczny TM210: zabezpieczenie przeciążeniowe o stałej nastawie Ir = 100 A oraz zabezpieczenie zwarciowe o wartości Ii = 10 × In (1000 A).
• Czy wyłącznik nadaje się do ochrony silników i rozruszników? Tak, został zaprojektowany między innymi do ochrony rozruszników i silników elektrycznych. Jego parametry (100 A, 16 kA) pozwalają na bezpieczne odłączanie zwarć w typowych obwodach silnikowych.
• Jakie są wymagania montażowe dla tego wyłącznika? Aparat montuje się na stałe za pomocą przyłączy płaskich śrubowych. Prace wykonuje osoba z uprawnieniami SEP po odłączeniu napięcia. Przekrój przewodów oraz moment dokręcania należy dobrać zgodnie z dokumentacją Siemens.
