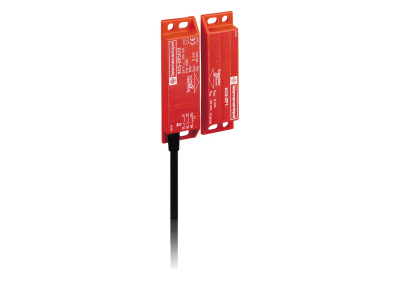

Wyłącznik magnetyczny XCS-DMP przewód 10m 2NC 1NO 1NC stopniowane | XCSDMP70010 Telemecanique Sensors

Opis i Kluczowe Cechy

Wyłącznik magnetyczny XCS-DMP o numerze katalogowym XCSDMP70010 to zaawansowany komponent z serii Preventa Safety detekcja, zaprojektowany przez renomowanego producenta Telemecanique Sensors. Jest to kodowany łącznik magnetyczny, który stanowi kluczowy element systemów bezpieczeństwa maszynowego. Urządzenie charakteryzuje się kompaktowymi wymiarami 88 x 25 x 13 mm, co pozwala na jego montaż w miejscach o ograniczonej przestrzeni. Konfiguracja styków obejmuje 2 NC (normalnie zamknięte) oraz 1 NO (normalnie otwarty), przy czym działanie styków 1 NC jest stopniowane (naprzemienne), co zwiększa precyzję monitorowania osłon. Wyłącznik pracuje przy napięciu znamionowym 24V DC, a jego obudowa wykonana z wysokiej jakości plastiku zapewnia trwałość w warunkach przemysłowych.

• Kodowanie magnetyczne: Uniemożliwia proste obejście zabezpieczeń za pomocą zwykłego magnesu, podnosząc poziom bezpieczeństwa instalacji.
• Zintegrowany przewód: Fabrycznie podłączony kabel o długości 10 metrów eliminuje konieczność stosowania dodatkowych złączy, co redukuje ryzyko awarii na stykach.
• Wielokierunkowość: Możliwość zbliżenia w 3 kierunkach ułatwia projektowanie i montaż na różnego typu osłonach i drzwiach maszynowych.
• Precyzyjne okablowanie: Przewód o przekroju 6 x 0,25 mm² zapewnia optymalną elastyczność i pewność połączeń elektrycznych w obwodach sterowania.

Zgodność z Normami

Produkt należy do rodziny Preventa Safety, co gwarantuje jego pełne przystosowanie do rygorystycznych wymagań bezpieczeństwa przemysłowego. Wyłącznik XCS-DMP został zaprojektowany tak, aby wspierać systemy sterowania w osiąganiu wysokich poziomów nienaruszalności bezpieczeństwa (SIL) oraz poziomów zapewnienia bezpieczeństwa (PL), zgodnie z normami ISO 13849-1 oraz IEC 62061. Dzięki zastosowaniu technologii kodowanej magnetycznie, urządzenie spełnia wymagania dotyczące minimalizowania możliwości manipulacji przy urządzeniach blokujących.

Zastosowanie

Wyłącznik magnetyczny XCS-DMP znajduje szerokie zastosowanie w przemyśle wytwórczym, spożywczym oraz wszędzie tam, gdzie wymagane jest monitorowanie stanu osłon maszynowych bez kontaktu mechanicznego. Idealnie sprawdza się w:

• Monitorowaniu drzwi przesuwnych i uchylnych w maszynach o wysokim stopniu zapylenia lub wilgotności.
• Systemach bezpieczeństwa wymagających wysokiej higieny, gdzie brak szczelin mechanicznych ułatwia czyszczenie.
• Aplikacjach, w których precyzyjne pozycjonowanie osłony jest utrudnione – tolerancja magnetyczna pozwala na stabilną pracę nawet przy lekkim niewyosiowaniu.

Wskazówki Montażowe

Podczas instalacji wyłącznika XCSDMP70010 należy zwrócić uwagę na następujące aspekty techniczne:

• Orientacja: Wykorzystaj 3-kierunkową możliwość zbliżenia, aby zoptymalizować położenie czujnika względem magnesu aktywującego.
• Podłączenie elektryczne: Żyły kabla o przekroju 0,25 mm² powinny być zakończone odpowiednimi tulejkami zaciskowymi przed umieszczeniem ich w listwach zaciskowych szafy sterowniczej.
• Moment dokręcania: Podczas montażu mechanicznego należy zachować odpowiedni moment dokręcania śrub mocujących, aby nie uszkodzić plastikowej obudowy urządzenia.
• Separacja: Unikaj montażu w bezpośrednim sąsiedztwie silnych pól elektromagnetycznych, które mogłyby zakłócić pracę kodowanego układu magnetycznego.

FAQ

• Czy wyłącznik wymaga dedykowanego modułu bezpieczeństwa? Tak, dla zapewnienia pełnego poziomu bezpieczeństwa i monitorowania zwarć międzykanałowych, zaleca się podłączenie wyłącznika do modułu bezpieczeństwa z serii Preventa XPS.
• Jaki jest stopień ochrony tego urządzenia? Choć materiał to wytrzymały plastik, konstrukcja zintegrowana z kablem 10m zapewnia wysoką szczelność, typową dla czujników bezpieczeństwa Telemecanique Sensors stosowanych w trudnych warunkach.
• Czy kabel można skrócić? Tak, kabel o długości 10 metrów można dociąć do wymaganej długości, pamiętając o prawidłowym zarobieniu końcówek żył 6 x 0,25 mm².
