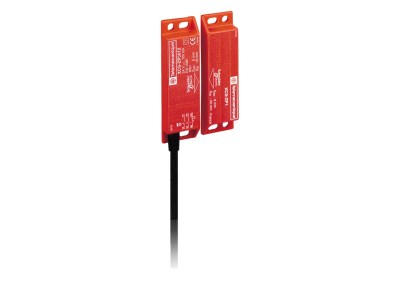

Wyłącznik magnetyczny XCS-DMP 2NC stopniowane 10m | XCSDMP79010 Telemecanique Sensors

Opis i Kluczowe Cechy

Wyłącznik magnetyczny XCS-DMP79010 z renomowanej serii Preventa od Telemecanique Sensors to zaawansowane rozwiązanie w dziedzinie bezpieczeństwa maszynowego. Urządzenie zostało zaprojektowane z myślą o bezstykowej detekcji osłon, co eliminuje zużycie mechaniczne i znacząco wydłuża żywotność komponentu. Obudowa wykonana z wysokiej jakości, trwałego tworzywa sztucznego zapewnia doskonałą odporność na uszkodzenia mechaniczne oraz działanie czynników chemicznych. Wyłącznik charakteryzuje się konfiguracją styków 2NC (dwa styki normalnie zamknięte) o działaniu stopniowanym, co pozwala na precyzyjne monitorowanie stanu bezpieczeństwa. Kluczowym atutem jest fabrycznie zintegrowany przewód o długości 10 metrów, który ułatwia montaż w rozległych instalacjach bez konieczności stosowania dodatkowych puszek łączeniowych.

• Stopień ochrony IP66: Całkowita pyłoszczelność oraz ochrona przed silnymi strumieniami wody pozwalają na pracę w najbardziej wymagających środowiskach przemysłowych.
• Bezstykowa aktywacja: Wykorzystanie dedykowanego magnesu do aktywacji urządzenia minimalizuje ryzyko awarii związanych z zatarciem elementów ruchomych.
• Strefa zadziałania: Gwarantowany dystans operacyjny wynoszący 8 mm (zarówno dla włączenia, jak i wyłączenia) zapewnia stabilną pracę nawet przy niewielkich luzach na osłonach maszynowych.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania bezpieczeństwa funkcjonalnego. Zgodnie z normą EN ISO 13849-1, wyłącznik XCS-DMP pozwala na osiągnięcie poziomu zapewnienia bezpieczeństwa (Performance Level) oznaczonego literą E, co klasyfikuje go jako komponent przeznaczony do systemów o najwyższym stopniu krytyczności. Urządzenie jest w pełni kompatybilne z systemami sterowania bezpieczeństwem serii Preventa, co ułatwia integrację w ramach kompleksowych systemów automatyki przemysłowej.

Zastosowanie

Dzięki swojej hermetycznej konstrukcji i wysokiej odporności na czynniki zewnętrzne, wyłącznik magnetyczny XCS-DMP znajduje szerokie zastosowanie w wielu gałęziach przemysłu:

• Przemysł spożywczy i farmaceutyczny: Idealny do maszyn wymagających częstego mycia pod ciśnieniem.
• Aplikacje zewnętrzne: Odporność na kurz, pyły i zmienne warunki atmosferyczne umożliwia montaż na zewnątrz budynków.
• Maszyny pakujące i linie montażowe: Monitorowanie otwarcia drzwi, klap oraz osłon przesuwnych w celu natychmiastowego zatrzymania procesów niebezpiecznych.
• Środowiska o dużym zapyleniu: Doskonale sprawdza się w tartakach, młynach oraz zakładach obróbki materiałów sypkich.

Wskazówki Montażowe

Podczas instalacji wyłącznika XCS-DMP79010 należy zwrócić szczególną uwagę na wzajemne ustawienie czujnika i magnesu aktywującego. Zaleca się zachowanie nominalnej strefy zadziałania 8 mm, aby uniknąć niepożądanych przestojów maszyny spowodowanych wibracjami. Przewód o długości 10 metrów powinien być prowadzony w korytkach kablowych lub peszlach ochronnych, aby uniknąć uszkodzeń izolacji. Należy unikać montażu urządzenia bezpośrednio na podłożach ferromagnetycznych bez odpowiednich podkładek dystansowych, gdyż może to wpłynąć na zasięg detekcji pola magnetycznego. Przed uruchomieniem systemu należy przeprowadzić test funkcjonalny sprawdzający poprawność rozłączania obwodów bezpieczeństwa przy otwarciu osłony.

FAQ

• Czy wyłącznik wymaga zewnętrznego zasilania? Nie, jest to urządzenie pasywne aktywowane polem magnetycznym, jednak wymaga podłączenia do modułu bezpieczeństwa w celu monitorowania stanu styków.
• Czy można skrócić przewód 10m? Tak, przewód można dociąć do wymaganej długości, pamiętając o poprawnym zarobieniu końcówek i zachowaniu ciągłości sygnału w obwodzie bezpieczeństwa.
• Czy magnes znajduje się w zestawie? Wyłącznik współpracuje z dedykowanymi magnesami serii XCS, które zazwyczaj należy dobrać oddzielnie w zależności od specyfiki montażu.
• Jaka jest odporność urządzenia na mycie chemiczne? Dzięki obudowie z tworzywa sztucznego i klasie IP66, urządzenie jest odporne na większość standardowych środków czyszczących stosowanych w przemyśle.
