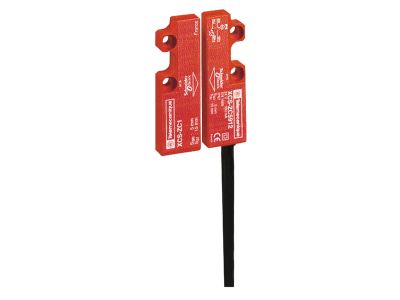

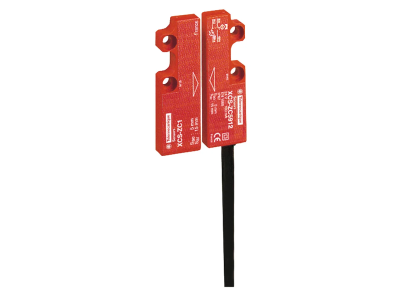

Wyłącznik magnetyczny XCS-DMC przewód 2m 2NC stopniowane | XCSDMC7902 Telemecanique Sensors

Opis i Kluczowe Cechy

Wyłącznik magnetyczny XCS-DMC marki Telemecanique Sensors to zaawansowany komponent z serii Preventa Safety detekcja, zaprojektowany z myślą o zapewnieniu najwyższego poziomu bezpieczeństwa w systemach automatyki przemysłowej. Urządzenie charakteryzuje się kompaktowymi wymiarami wynoszącymi 51 x 16 x 7 mm, co pozwala na jego dyskretny montaż nawet w ograniczonej przestrzeni maszynowej. Wyłącznik posiada konfigurację styków 2 NC (normalnie zamknięte) o działaniu przesuniętym (stopniowanym), co jest kluczowe dla precyzyjnej synchronizacji sygnałów w obwodach bezpieczeństwa.

• Kodowanie magnetyczne: Zastosowanie technologii kodowanej minimalizuje ryzyko manipulacji i nieautoryzowanego obejścia zabezpieczeń przez osoby trzecie.
• Trzykierunkowe zbliżenie: Elastyczność detekcji w trzech kierunkach ułatwia integrację z różnymi typami osłon i drzwi bezpieczeństwa.
• Wytrzymała konstrukcja: Obudowa wykonana z wysokiej jakości tworzywa sztucznego zapewnia odporność na trudne warunki przemysłowe.
• Zintegrowane okablowanie: Fabrycznie podłączony przewód o długości 2 metrów z żyłami o przekroju 4 x 0,25 mm² gwarantuje pewne połączenie elektryczne i skraca czas instalacji.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z rygorystycznymi standardami bezpieczeństwa maszynowego. Jako element gamy Preventa, wyłącznik XCSDMC7902 wspiera realizację funkcji bezpieczeństwa zgodnie z normami ISO 13849-1 oraz IEC 62061. Dzięki zastosowaniu dwóch styków NC o działaniu przesuniętym, urządzenie idealnie wpisuje się w systemy wymagające redundancji i monitorowania ciągłości obwodu, co jest niezbędne do osiągnięcia wysokiego poziomu nienaruszalności bezpieczeństwa (SIL) oraz poziomu zapewnienia bezpieczeństwa (PL).

Zastosowanie

Wyłącznik magnetyczny XCS-DMC znajduje szerokie zastosowanie w monitorowaniu osłon maszynowych, drzwi przesuwnych oraz klap inspekcyjnych. Jest to idealne rozwiązanie dla branży spożywczej, farmaceutycznej oraz opakowaniowej, gdzie wymagana jest wysoka higiena i niezawodność. Dzięki zasilaniu napięciem 24V DC, czujnik jest w pełni kompatybilny z nowoczesnymi sterownikami PLC oraz modułami bezpieczeństwa. Jego niewielka masa i kompaktowy rozmiar sprawiają, że doskonale sprawdza się w lekkich konstrukcjach aluminiowych oraz systemach osłonowych o małym promieniu skrętu.

Wskazówki Montażowe

Podczas instalacji wyłącznika XCSDMC7902 należy zwrócić szczególną uwagę na osiowość czujnika względem magnesu aktywującego. Trzykierunkowy system zbliżenia pozwala na dużą swobodę, jednak zachowanie zalecanego dystansu roboczego jest kluczowe dla stabilnej pracy styków. Przewód o przekroju 4 x 0,25 mm² powinien być prowadzony w sposób zabezpieczony przed uszkodzeniami mechanicznymi, z zachowaniem odpowiedniego promienia gięcia. Należy pamiętać, że styki działają w sposób przesunięty, co musi zostać uwzględnione w logice sterownika bezpieczeństwa podczas parametryzacji czasu rozbieżności sygnałów.

FAQ

• Czy wyłącznik wymaga zewnętrznego modułu bezpieczeństwa? Tak, dla zapewnienia pełnej funkcji bezpieczeństwa i monitorowania styków 2 NC, zaleca się stosowanie dedykowanych przekaźników bezpieczeństwa z serii Preventa.
• Jaki jest stopień ochrony tego urządzenia? Choć materiał to wytrzymały plastik, należy zawsze weryfikować szczelność dławnic i połączeń w miejscu instalacji, aby zachować parametry deklarowane przez producenta dla serii XCS.
• Czy kabel można przedłużyć? Tak, jednak należy używać ekranowanych przewodów o zbliżonym przekroju (0,25 mm²) i dbać o jakość połączeń w puszkach instalacyjnych, aby uniknąć spadków napięcia i zakłóceń sygnału.
