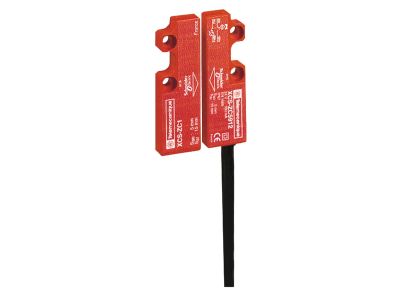

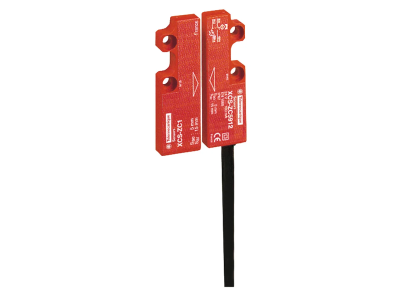

Wyłącznik magnetyczny XCS-DMC 2NC 24VDC przew.5m | XCSDMC7905 Telemecanique Sensors

Opis i Kluczowe Cechy

Wyłącznik magnetyczny XCS-DMC marki Telemecanique Sensors to zaawansowany element systemów bezpieczeństwa z serii Preventa Safety detekcja. Urządzenie charakteryzuje się kompaktowymi wymiarami wynoszącymi 51 x 16 x 7 mm, co pozwala na jego dyskretny montaż nawet w ograniczonej przestrzeni maszynowej. Wykorzystanie technologii kodowania magnetycznego znacząco utrudnia próby obejścia zabezpieczeń przez osoby niepowołane, co podnosi ogólny poziom bezpieczeństwa stanowiska pracy. Urządzenie posiada konfigurację styków 2 NC (normalnie zamknięte) o działaniu przesuniętym, co jest kluczowe dla precyzyjnej diagnostyki w obwodach bezpieczeństwa. Obudowa wykonana z wysokiej jakości tworzywa sztucznego zapewnia trwałość, a fabrycznie zintegrowany przewód o długości 5 metrów z żyłami o przekroju 4 x 0,25 mm² gwarantuje pewne połączenie elektryczne i ułatwia instalację w oddalonych punktach kontrolnych.

• Kodowanie magnetyczne: Zapewnia wysoką odporność na manipulacje.
• Konfiguracja 2 NC: Dwa niezależne kanały bezpieczeństwa dla zwiększonej niezawodności.
• Kompaktowa budowa: Wymiary 51 x 16 x 7 mm umożliwiają montaż w wąskich profilach.
• Zintegrowany kabel: Przewód o długości 5 metrów eliminuje potrzebę stosowania dodatkowych złączy w strefie detekcji.
• Wielokierunkowość: Możliwość zbliżenia w 3 kierunkach zwiększa elastyczność projektowania osłon.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami dotyczącymi komponentów bezpieczeństwa maszynowego. Jako element serii Preventa, wyłącznik XCS-DMC wspiera realizację funkcji bezpieczeństwa zgodnie z normami ISO 13849-1 oraz IEC 62061. Dzięki zastosowaniu dwóch styków NC, przy odpowiednim podłączeniu do modułu bezpieczeństwa, system może osiągnąć wysoki poziom zapewnienia bezpieczeństwa (PL) oraz poziom nienaruszalności bezpieczeństwa (SIL). Materiały użyte do produkcji są zgodne z dyrektywami środowiskowymi, co potwierdza profesjonalny charakter osprzętu Telemecanique Sensors.

Zastosowanie

Łącznik XCSDMC7905 znajduje szerokie zastosowanie w przemyśle wytwórczym, spożywczym oraz wszędzie tam, gdzie wymagane jest monitorowanie stanu osłon ruchomych, drzwi serwisowych czy klap bezpieczeństwa. Dzięki stopniowi ochrony zapewnianemu przez szczelną obudowę z tworzywa i brak elementów mechanicznych ulegających zużyciu, idealnie nadaje się do pracy w środowiskach, gdzie występuje zapylenie lub konieczność częstego mycia maszyn. Jest dedykowany do współpracy z przekaźnikami bezpieczeństwa Preventa XPS, tworząc kompletny i certyfikowany system zatrzymania awaryjnego w przypadku otwarcia osłony.

Wskazówki Montażowe

Podczas instalacji wyłącznika XCS-DMC należy zwrócić szczególną uwagę na osiowość czujnika względem magnesu aktywującego. Urządzenie oferuje 3 kierunki zbliżenia, co ułatwia montaż na różnych typach zawiasów i prowadnic. Należy zachować zalecany dystans roboczy, aby uniknąć niepożądanych zadziałań styków. Przewód o przekroju 4 x 0,25 mm² powinien być prowadzony w sposób zabezpieczony przed uszkodzeniami mechanicznymi, najlepiej w korytkach kablowych lub peszlach ochronnych. Ze względu na działanie przesunięte styków, konieczna jest weryfikacja poprawności sygnałów na wejściach sterownika bezpieczeństwa po zakończeniu prac montażowych.

FAQ

• Czy wyłącznik wymaga zewnętrznego zasilania? Urządzenie pracuje w obwodach 24V DC i jest elementem pasywnym sterowanym polem magnetycznym, jednak sygnał musi być przetwarzany przez odpowiedni moduł bezpieczeństwa.
• Jaki jest przekrój żył w przewodzie? Fabryczny kabel posiada 4 żyły o przekroju znamionowym 0,25 mm², co jest optymalne dla przesyłania sygnałów sterujących w systemach automatyki.
• Czy można skrócić kabel 5m? Tak, kabel można dociąć do wymaganej długości, pamiętając o poprawnym zarobieniu końcówek żył i zachowaniu ciągłości ekranowania, jeśli system tego wymaga.
• Czy czujnik jest odporny na zanieczyszczenia? Tak, dzięki technologii magnetycznej i braku ruchomych części zewnętrznych, czujnik jest znacznie bardziej odporny na pył i wilgoć niż tradycyjne łączniki mechaniczne.
