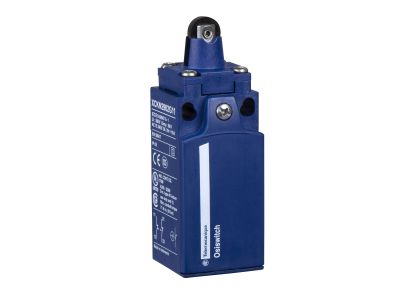

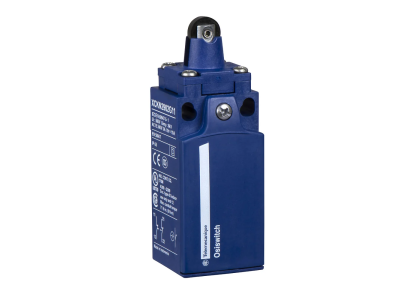

Wyłącznik krańcowy XCKN trzpień z rolką plastikową 1NC 1NO migowe M20 | XCKN2102P20 Telemecanique Sensors

Opis i Kluczowe Cechy

Wyłącznik krańcowy XCKN2102P20 to profesjonalne urządzenie sterownicze z renomowanej serii OsiSense XC od Telemecanique Sensors. Charakteryzuje się on formatem standardowym, co ułatwia jego integrację w istniejących systemach automatyki przemysłowej. Urządzenie zostało wyposażone w głowicę typu trzpień z rolką plastikową, która zapewnia płynną współpracę z elementami sterującymi, takimi jak krzywki czy zderzaki, minimalizując tarcie i zużycie mechaniczne. Konstrukcja oparta na stacjonarnym korpusie wykonanym z wysokiej jakości tworzywa sztucznego gwarantuje trwałość przy zachowaniu optymalnej wagi.

• Konfiguracja styków: Układ 1 NC + 1 NO (jeden styk rozwierny i jeden zwierny) pozwala na jednoczesne rozłączenie obwodu bezpieczeństwa i przesłanie sygnału informacyjnego do sterownika PLC.
• Działanie styków: Mechanizm migowy (snap action) zapewnia natychmiastowe przełączenie styków niezależnie od prędkości przesuwu elementu napędowego, co eliminuje ryzyko powstawania łuku elektrycznego.
• Wpust kablowy: Gwintowany otwór pod dławik ISO M20x1,5 umożliwia szczelne i pewne wprowadzenie przewodów zasilających i sygnałowych.
• Materiał głowicy: Wytrzymały plastik odporny na korozję i wpływ czynników zewnętrznych.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa i jakości obowiązującymi w przemyśle elektrotechnicznym. Seria OsiSense XC spełnia wymagania międzynarodowych standardów dotyczących aparatury łączeniowej niskiego napięcia. Dzięki zastosowaniu styków o działaniu migowym, urządzenie wspiera niezawodność procesów produkcyjnych i bezpieczeństwo maszynowe zgodnie z dyrektywami unijnymi. Stopień ochrony zapewniany przez obudowę oraz dławik M20 pozwala na pracę w wymagających warunkach przemysłowych.

Zastosowanie

Wyłącznik krańcowy XCKN2102P20 znajduje szerokie zastosowanie w systemach detekcji położenia oraz krańcowego ograniczania ruchu elementów maszyn. Idealnie sprawdza się w:

• Systemach transportu bliskiego: Detekcja obecności palet na przenośnikach rolkowych i taśmociągach.
• Maszynach pakujących: Kontrola pozycji osłon bezpieczeństwa oraz elementów wykonawczych.
• Automatyce budynkowej: Monitorowanie stanu otwarcia bram, wind towarowych oraz klap wentylacyjnych.
• Przemyśle lekkim: Wszędzie tam, gdzie wymagana jest precyzyjna informacja o osiągnięciu przez mechanizm określonego punktu roboczego.

Wskazówki Montażowe

Prawidłowy montaż jest kluczowy dla długowieczności urządzenia. Podczas instalacji należy zwrócić uwagę na następujące aspekty:

• Mocowanie: Łącznik należy montować za korpus do stabilnej powierzchni, używając dedykowanych otworów montażowych, co zapobiega drganiom i przemieszczeniom.
• Pozycjonowanie głowicy: Trzpień z rolką powinien być ustawiony w taki sposób, aby element sterujący (krzywka) najeżdżał na rolkę pod kątem zapewniającym płynny ruch bez bocznych przeciążeń trzpienia.
• Podłączenie elektryczne: Należy stosować przewody o odpowiednim przekroju, dopasowane do prądów roboczych. Połączenia należy dokonać zgodnie ze schematem styków 1NC+1NO, dbając o odpowiedni moment dokręcania zacisków śrubowych.
• Dławik kablowy: Należy zastosować dławik o gwincie M20x1,5, aby zapewnić deklarowany stopień ochrony IP i zabezpieczyć wnętrze korpusu przed pyłem i wilgocią.

FAQ

1. Czy rolka plastikowa jest wymienna?
Głowica w modelu XCKN2102P20 jest elementem zintegrowanym, zaprojektowanym pod kątem maksymalnej sztywności i precyzji działania w standardowych aplikacjach przemysłowych.

2. Co oznacza termin 'działanie migowe' w tym modelu?
Działanie migowe (snap action) oznacza, że styki przełączają się gwałtownie po osiągnięciu punktu zadziałania, co zapobiega ich wypalaniu i zapewnia precyzyjny czas odpowiedzi układu sterowania.

3. Jaki dławik należy dokupić do tego wyłącznika?
Urządzenie posiada otwór pod standardowy dławik metryczny M20x1,5. Wybór konkretnego modelu dławika powinien zależeć od średnicy zewnętrznej użytego kabla oraz wymaganej szczelności środowiskowej.
