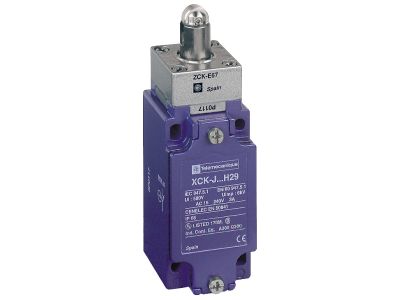

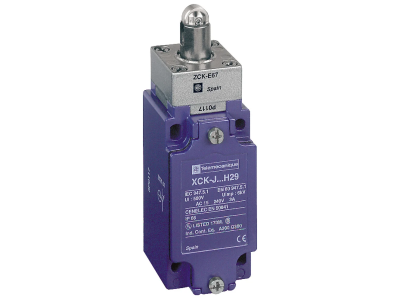

Wyłącznik krańcowy XCKJ trzpień z rolką stalową wzmoznioną 1NC+1NO migowe M20 | XCKJ167H29 Telemecanique Sensors

Opis i Kluczowe Cechy

Wyłącznik krańcowy XCKJ167H29 od renomowanego producenta Telemecanique Sensors to wysokiej klasy urządzenie detekcyjne, zaprojektowane z myślą o najbardziej wymagających aplikacjach przemysłowych. Wyposażony w trzpień z rolką stalową wzmocnioną, produkt ten charakteryzuje się wyjątkową trwałością mechaniczną oraz odpornością na zużycie, co jest kluczowe w systemach pracujących pod dużym obciążeniem. Urządzenie posiada konfigurację styków 1NC+1NO (jeden styk normalnie zamknięty oraz jeden styk normalnie otwarty) o działaniu migowym (snap action), co gwarantuje błyskawiczne i pewne przełączanie sygnałów elektrycznych niezależnie od prędkości najazdu elementu sterującego.

• Zdolność przełączania wysokich prądów: Konstrukcja styków pozwala na bezpieczną pracę w obwodach o znacznym obciążeniu prądowym.
• Izolacja galwaniczna: Elektrycznie izolowane zespoły styków zwiększają bezpieczeństwo użytkowania i separację obwodów sterowania.
• Bezpośrednie otwarcie: Mechanizm umożliwia bezpośrednie wymuszone otwarcie styków NC, co jest niezbędne w systemach bezpieczeństwa maszynowego.
• Odporność EMC: Wyłącznik wykazuje wysoką niewrażliwość na zakłócenia elektromagnetyczne, co pozwala na jego montaż w pobliżu falowników i silników dużej mocy.
• Solidna obudowa: Wyposażona w dławik M20, zapewnia szczelność i łatwość wprowadzenia przewodów zasilających.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi dotyczącymi aparatury łączeniowej niskiego napięcia. Spełnia wymagania normy IEC/EN 60947-5-1, co potwierdza jego niezawodność w obwodach sterowniczych. Dzięki funkcji wymuszonego otwarcia styków (positive opening), wyłącznik wpisuje się w standardy bezpieczeństwa maszynowego, umożliwiając jego stosowanie w aplikacjach wymagających certyfikacji bezpieczeństwa.

Zastosowanie

Wyłącznik krańcowy XCKJ167H29 znajduje szerokie zastosowanie w ciężkim przemyśle, logistyce oraz automatyce budynkowej. Jest idealnym rozwiązaniem do monitorowania pozycji krańcowych w suwnicach, windach, transporterach taśmowych oraz maszynach pakujących. Dzięki wzmocnionej rolce stalowej, doskonale radzi sobie w kontakcie z elementami o dużej twardości i chropowatości, zapewniając precyzyjną detekcję obecności lub położenia elementów ruchomych w trudnych warunkach środowiskowych.

Wskazówki Montażowe

Podczas instalacji wyłącznika XCKJ167H29 należy zwrócić uwagę na następujące aspekty techniczne:

• Pozycjonowanie: Trzpień z rolką powinien być ustawiony tak, aby krzywka sterująca najeżdżała na rolkę pod kątem zapewniającym płynny ruch mechanizmu.
• Podłączenie elektryczne: Należy wykorzystać dławik kablowy o gwincie M20, aby zapewnić deklarowany stopień ochrony obudowy.
• Moment dokręcania: Śruby zaciskowe styków powinny być dokręcone z odpowiednim momentem, aby zapobiec przegrzewaniu się styków przy przepływie wysokich prądów.
• Konserwacja: Regularna kontrola stanu rolki stalowej oraz czystości trzpienia przedłuża żywotność urządzenia w zapylonym środowisku.

FAQ

1. Czy styki w tym modelu są wymienny?
Model XCKJ posiada modułową budowę, co w wielu przypadkach pozwala na serwisowanie i wymianę bloków styków, jednak zaleca się weryfikację z dokumentacją techniczną konkretnej serii.

2. Co oznacza działanie migowe (snap action)?
Działanie migowe oznacza, że prędkość ruchu styków jest niezależna od prędkości elementu napędowego. Zapewnia to szybkie przerwanie łuku elektrycznego i zwiększa trwałość styków.

3. Czy wyłącznik nadaje się do pracy na zewnątrz?
Tak, seria XCKJ charakteryzuje się wysokim stopniem ochrony i solidną obudową, co pozwala na pracę w trudnych warunkach atmosferycznych, pod warunkiem zastosowania odpowiednich dławnic kablowych.
