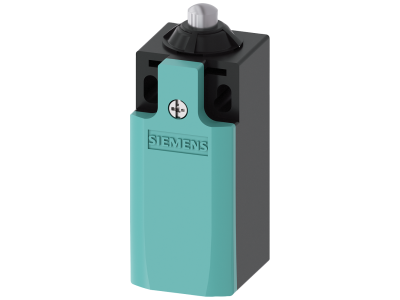

Wyłącznik krańcowy trzpień NO + NC 10A | 3SE5212-0CB01 Siemens

Alternatywny kod produktu: 3SE52120CB01

Opis i Kluczowe Cechy

Wyłącznik krańcowy z napędem trzpieniowym, oznaczony symbolem 3SE5212-0CB01, przeznaczony do precyzyjnego sygnalizowania położenia w układach automatyki. Wyposażony w konfigurację styków 1NO+1NC oraz prąd znamionowy 10 A, co zapewnia niezawodne przełączanie obwodów sterowania o umiarkowanym obciążeniu. Kompaktowa obudowa ułatwia montaż w ograniczonych przestrzeniach maszyn i urządzeń.

• Styki 1NO + 1NC: Umożliwiają realizację zarówno sygnalizacji obecności (NO), jak i obwodów bezpieczeństwa (NC) w jednym urządzeniu.
• Prąd znamionowy 10 A: Gwarantuje pewne przełączanie obwodów o umiarkowanym obciążeniu bez ryzyka przegrzania styków.
• Napęd trzpieniowy: Zapewnia mechaniczną precyzję i powtarzalność w wykrywaniu krańcowych położeń elementów ruchomych.
• Kompaktowa konstrukcja: Ułatwia integrację w maszynach, szafach sterowniczych oraz na przenośnikach.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz posiada oznaczenie CE. Zastosowane rozwiązania konstrukcyjne zapewniają bezpieczną eksploatację w standardowych warunkach przemysłowych.

Zastosowanie

Wyłącznik krańcowy 3SE5212-0CB01 znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne wykrywanie położenia lub krańcowe ograniczenie ruchu. Dzięki konfiguracji NO+NC nadaje się zarówno do sygnalizacji, jak i obwodów bezpieczeństwa.

• Wykrywanie krańcowych położeń siłowników, suwnic, bram przesuwnych.
• Sterowanie sekwencjami ruchu w przenośnikach taśmowych i liniach produkcyjnych.
• Sygnalizacja pozycji w maszynach pakujących, sortujących i montażowych.
• Ograniczenie skoku w urządzeniach dźwigowych i podnośnikach.

Wskazówki Montażowe

Montaż i podłączenie wyłącznika krańcowego może być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Zachowaj siłę nacisku i skok trzpienia zgodnie z dokumentacją producenta. Przekrój przewodów dobierz do obciążenia prądowego (10 A). Po zamontowaniu sprawdź poprawność działania styków NO i NC.

FAQ

• Jaka jest konfiguracja styków i jak działa? Wyłącznik posiada jeden styk normalnie otwarty (NO) i jeden normalnie zamknięty (NC). W stanie spoczynku NO jest rozwarty, NC zwarty. Po naciśnięciu trzpienia NO zwiera się, a NC rozwiera – umożliwia to jednoczesną sygnalizację i realizację obwodu bezpieczeństwa.
• Czy wyłącznik ma podświetlenie? Nie – model 3SE5212-0CB01 to mechaniczny wyłącznik krańcowy bez elementów podświetlenia. Sygnalizacja stanu odbywa się poprzez stan elektryczny styków.
• Jaki stopień ochrony posiada to urządzenie? W dostarczonych danych nie podano stopnia ochrony IP. W celu uzyskania dokładnych informacji należy sprawdzić kartę katalogową producenta lub oznaczenia na obudowie urządzenia.
