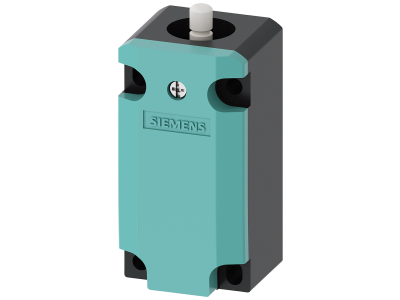

Wyłącznik krańcowy, tłoczkowy SPST-NO DPST-NC 6A 240VAC | 3SE5132-0KA00 Siemens

Alternatywny kod produktu: 3SE51320KA00

Opis i Kluczowe Cechy

Wyłącznik krańcowy tłoczkowy o symbolu 3SE5132-0KA00 przeznaczony do sygnalizacji położenia w układach automatyki przemysłowej. Urządzenie wyposażono w zestaw styków: jeden normalnie otwarty (SPST-NO) oraz dwa normalnie zamknięte (DPST-NC), co pozwala na realizację zarówno obwodów załączających, jak i wyłączających. Prąd znamionowy 6 A przy napięciu 240 V AC zapewnia bezpieczną pracę w typowych obwodach sterowania maszyn.

• Styki SPST-NO + DPST-NC: Umożliwiają jednoczesną kontrolę dwóch niezależnych obwodów – jeden styk NO do sygnalizacji załączenia, dwa styki NC do zachowania bezpieczeństwa w stanie spoczynku.
• Prąd 6 A / napięcie 240 V AC: Gwarantuje niezawodne przełączanie obciążeń w standardowych aplikacjach przemysłowych, bez ryzyka przegrzania styków.
• Napęd tłoczkowy: Mechanicznie prosty i wytrzymały, odporny na wibracje i udary – idealny do wykrywania krańcowych pozycji elementów ruchomych.
• Kompaktowa obudowa: Zajmuje mało miejsca w szafie sterowniczej, ułatwia integrację w istniejących układach.
• Uniwersalne oznaczenie styków: Wyraźne wyprowadzenia umożliwiają szybkie podłączenie zgodnie ze schematem ideowym.

Zgodność z Normami

Wyłącznik krańcowy 3SE5132-0KA00 spełnia wymagania ogólnych norm europejskich dotyczących łączników niskiego napięcia i posiada oznaczenie CE. Urządzenie przeznaczone jest do pracy w obwodach sterowania zgodnie z zasadami bezpieczeństwa elektrycznego. Szczegółowe informacje o zgodności z konkretnymi normami (np. IEC/EN 60947-5-1) należy zweryfikować w dokumentacji technicznej producenta.

Zastosowanie

Wyłącznik krańcowy tłoczkowy znajduje zastosowanie wszędzie tam, gdzie wymagane jest precyzyjne wykrywanie położenia mechanicznego. Dzięki konfiguracji styków NO+NC może pełnić funkcje zarówno sygnalizacyjne, jak i bezpieczeństwa.

• Detekcja krańcowego położenia siłowników, suwnic i przesuwnych bram.
• Sygnalizacja zamknięcia drzwi, pokryw lub osłon w maszynach przemysłowych.
• Sterowanie sekwencją ruchu w taśmociągach i podajnikach (przełączanie między fazami pracy).
• Bezpieczne odcięcie zasilania w przypadku przekroczenia dopuszczalnego zakresu ruchu.

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Wyłącznik krańcowy należy zamocować w przewidzianym miejscu na stabilnej konstrukcji, zgodnie z instrukcją producenta. Przyłącza przewodów dokręcać z momentem obrotowym podanym w dokumentacji technicznej. Przekrój żył dobrać do prądu obciążenia (6 A). Nie przekraczać dopuszczalnych wartości napięcia i prądu.

FAQ

• Czy wyłącznik posiada podświetlenie? W dostępnych danych nie wskazano opcji podświetlenia. Wyłącznik ma wyłącznie mechaniczny napęd tłoczkowy.
• Jaki jest stopień ochrony (IP) tego wyłącznika? Producent w dostarczonej specyfikacji nie podał stopnia ochrony. Należy sprawdzić pełną kartę katalogową – w przypadku obudowy tłoczkowej często IP65, ale wymaga to potwierdzenia.
• Jaki tryb pracy mają styki? Jeden styk pracuje w trybie normalnie otwartym (NO), a dwa styki w trybie normalnie zamkniętym (NC). Stan styków zmienia się pod wpływem nacisku na tłok.
