Wyłącznik krańcowy LS30P51B11 | 1SBV010251R1211 ABB

Alternatywny kod produktu: 1SBV010251R1211

Opis i Kluczowe Cechy

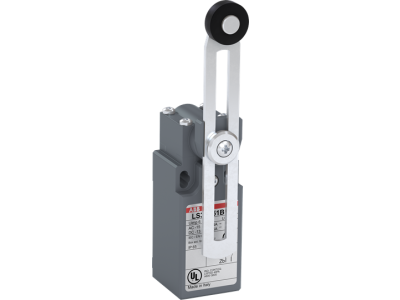

Wyłącznik krańcowy LS30P51B11 (symbol 1SBV010251R1211) to standardowe urządzenie o szerokości 30 mm, zaprojektowane do precyzyjnego sterowania ruchem mechanicznym w układach automatyki i maszynach przemysłowych. Wykonany z materiału UL-V0 wzmocnionego włóknem szklanym gwarantuje wysoką odporność mechaniczną i ogniową. Regulowany siłownik z dźwignią z tworzywa sztucznego (Ø18 mm) umożliwia dokładne dostrojenie punktu zadziałania.

• Szerokość 30 mm: Kompaktowa budowa pozwala na montaż w standardowych szynach DIN, oszczędzając miejsce w szafach sterowniczych.
• 2 styki (1 NO + 1 NC): Zestyk normalnie otwarty (NO) i normalnie zamknięty (NC) zapewniają elastyczność w projektowaniu obwodów sterujących.
• Regulowany siłownik z dźwignią: Możliwość precyzyjnego ustawienia punktu aktywacji wyłącznika zwiększa niezawodność działania układu.
• 2 otwory montażowe: Umożliwiają stabilny montaż na szynie lub płycie montażowej, z możliwością regulacji położenia.
• Wejście kablowe Pg13.5: Ułatwia prowadzenie i zabezpieczenie kabli, zapewniając czysty i zorganizowany układ instalacji.

Zgodność z Normami

Wyłącznik krańcowy LS30P51B11 spełnia wymagania norm międzynarodowych dotyczących bezpieczeństwa oraz kompatybilności elektromagnetycznej. Posiada certyfikację CE i jest zgodny z normami UL, EN oraz IEC.

Zastosowanie

Wyłącznik krańcowy LS30P51B11 znajduje szerokie zastosowanie w układach automatyzacji przemysłowej, maszynach produkcyjnych oraz systemach transportowych, gdzie wymagane jest precyzyjne wykrywanie położenia ruchomych elementów.

• Zabezpieczenie ruchomych części maszyn – np. drzwi, osłon, wózków.
• Sterowanie procesami produkcyjnymi – sygnalizacja osiągnięcia określonych pozycji.
• Ochrona przed przeciążeniem w układach dźwignicowych i przenośnikach.
• Automatyka budynkowa – np. sygnalizacja otwarcia/zamknięcia bram, okien.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowaną osobę z uprawnieniami SEP, po bezwzględnym odłączeniu zasilania. Urządzenie należy montować na szynie DIN lub płaskiej powierzchni, zapewniając swobodny dostęp do siłownika i kabli. Regulację siłownika przeprowadzić zgodnie z dokumentacją maszyny lub układu. Dla zachowania szczelności wejścia kablowego Pg13.5 należy użyć odpowiedniego dławika. Po montażu przeprowadzić testy działania, sprawdzając poprawność sygnalizacji stanów NO/NC.

FAQ

• Czy wyłącznik można stosować w środowiskach o podwyższonej wilgotności? Materiał UL-V0 zapewnia wysoką odporność na wilgoć i pył, jednak zalecane jest stosowanie w suchych, chronionych wnętrzach. W przypadku instalacji na zewnątrz należy zapewnić dodatkową osłonę przeciwwilgociową.
• Jakie jest maksymalne obciążenie styków? Dane dotyczące maksymalnego prądu i napięcia nie zostały podane w dostępnych informacjach. Sprawdź dokumentację techniczną lub kartę katalogową w celu określenia parametrów elektrycznych.
• Czy dźwignia siłownika jest wymienna? Tak, siłownik z dźwignią (Ø18 mm) można wymienić na inną wersję dostosowaną do konkretnego zastosowania, np. z rolką, tłoczkiem lub dźwignią regulowaną kątowo.
