Wyłącznik krańcowy LS30P10B11 | 1SBV010210R1211 ABB

Opis i Kluczowe Cechy

Wyłącznik krańcowy ABB LS30P10B11 to zaawansowane urządzenie sterownicze zaprojektowane z myślą o precyzyjnej detekcji położenia elementów ruchomych w systemach automatyki przemysłowej. Urządzenie charakteryzuje się kompaktową obudową o szerokości 30 mm, wykonaną z wysokiej jakości tworzywa termoplastycznego wzmocnionego włóknem szklanym o klasie palności UL-V0. Materiał ten zapewnia nie tylko doskonałą izolację elektryczną, ale również wysoką odporność mechaniczną i termiczną, co jest kluczowe w trudnych warunkach eksploatacyjnych.

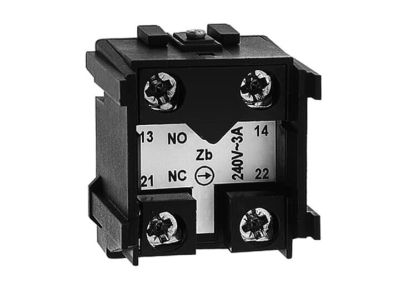

• Konfiguracja styków: Wyłącznik wyposażony jest w układ styków 1 NO (normalnie otwarty) + 1 NC (normalnie zamknięty) typu Zb, działających w trybie migowym (zatrzaskowym), co gwarantuje pewne i szybkie przełączanie sygnałów.
• Siłownik: Zastosowany zwykły plastikowy siłownik trzpieniowy umożliwia precyzyjną aktywację przy liniowym ruchu elementu sterującego.
• Przyłącza: Dolne wejście kablowe pod dławnicę Pg13.5 ułatwia bezpieczne wprowadzenie przewodów sterowniczych.
• Montaż: Stabilność instalacji zapewniają dwa otwory montażowe umieszczone w górnej części korpusu.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w aplikacjach profesjonalnych. Wyłącznik spełnia wymagania dotyczące aparatury niskonapięciowej, a zastosowane materiały zgodne z klasyfikacją UL-V0 gwarantują samogaśnięcie materiału w przypadku wystąpienia łuku elektrycznego lub pożaru, co znacząco podnosi poziom bezpieczeństwa pożarowego w rozdzielnicach i maszynach.

Zastosowanie

Model LS30P10B11 znajduje szerokie zastosowanie w sektorze B2B, w tym w budowie maszyn (OEM), liniach produkcyjnych oraz systemach transportu wewnętrznego. Jest idealnym rozwiązaniem do:

• Monitorowania krańcowych położeń wózków i suwnic.
• Zabezpieczania osłon maszynowych i drzwi serwisowych.
• Automatyzacji procesów pakowania i paletyzacji.
• Systemów sterowania windami i podnośnikami, gdzie wymagana jest wysoka powtarzalność operacji.

Wskazówki Montażowe

Podczas instalacji wyłącznika ABB LS30P10B11 należy zwrócić uwagę na następujące aspekty techniczne:

• Pozycjonowanie: Wyłącznik należy zamontować za pomocą dwóch śrub w górnych otworach montażowych, dbając o osiowe uderzenie elementu sterującego w trzpień siłownika.
• Okablowanie: Należy zastosować odpowiednią dławnicę Pg13.5, aby utrzymać deklarowany stopień ochrony IP i zabezpieczyć wnętrze przed pyłem oraz wilgocią.
• Moment dokręcania: Zaleca się stosowanie odpowiedniego momentu dokręcania zacisków śrubowych, aby zapewnić trwały kontakt elektryczny i uniknąć przegrzewania się styków przy prądach znamionowych.

FAQ

• Czy wyłącznik posiada styki migowe? Tak, model ten posiada styki akcji zatrzaskowej (snap action), co oznacza, że prędkość przełączania styków jest niezależna od prędkości ruchu siłownika.
• Z jakiego materiału wykonana jest obudowa? Obudowa wykonana jest z tworzywa wzmocnionego włóknem szklanym o klasie UL-V0, co zapewnia wysoką trwałość i bezpieczeństwo.
• Jaki jest rozmiar wejścia kablowego? Urządzenie posiada jedno wejście kablowe przystosowane do dławnic o rozmiarze Pg13.5.
