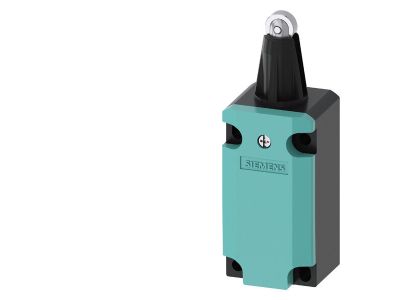

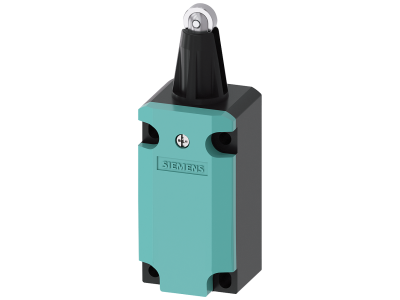

Wyłącznik krańcowy DIN EN 50041, 40mm, styki 1NO+1NC, 1xM20x1,5, | 3SE5112-0CD02-1AA7 Siemens

Alternatywny kod produktu: 3SE51120CD021AA7

Opis i Kluczowe Cechy

Wyłącznik krańcowy o symbolu 3SE5112-0CD02-1AA7, zgodny z normą DIN EN 50041, o szerokości 40 mm, wyposażony w styki 1NO+1NC oraz przyłącze gwintowane M20x1,5. Przeznaczony do precyzyjnego sygnalizowania położeń krańcowych w układach automatyki przemysłowej. Kompaktowa obudowa pozwala na oszczędność miejsca w rozdzielnicach i szafach sterowniczych.

• Styki 1NO+1NC: Umożliwiają realizację funkcji załączania i bezpiecznego rozłączania w jednym urządzeniu, zwiększając elastyczność projektowania układów sterowania.
• Szerokość 40 mm: Kompaktowy wymiar ułatwia zabudowę w ograniczonej przestrzeni, co jest istotne w gęsto zabudowanych szafach sterowniczych.
• Przyłącze gwintowane M20x1,5: Umożliwia łatwe i pewne podłączenie dławnic kablowych, zapewniając trwałe połączenie mechaniczne i odpowiedni stopień ochrony.
• Zgodność z DIN EN 50041: Gwarantuje kompatybilność mechaniczną i elektryczną z systemami automatyki budowanej w oparciu o tę normę.
• Elektrycznie izolowane zespoły styków: Zapewniają bezpieczne rozdzielenie obwodów sterowniczych i minimalizują ryzyko zwarć.

Zgodność z Normami

Wyłącznik krańcowy jest zgodny z normą DIN EN 50041, co potwierdza jego przydatność w systemach automatyki przemysłowej. Posiada certyfikację CE zapewniającą zgodność z wymaganiami Unii Europejskiej.

Zastosowanie

Wyłączniki krańcowe serii 3SE5112 znajdują zastosowanie w różnorodnych aplikacjach przemysłowych, gdzie wymagane jest niezawodne sygnalizowanie położenia końcowego elementów ruchomych.

• Detekcja krańcowych położeń siłowników, suwnic i podajników w liniach produkcyjnych.
• Monitorowanie pozycji drzwi, klap i osłon w maszynach – funkcja bezpieczeństwa.
• Sygnalizacja w układach sterowania PLC jako wejścia binarne.
• Automatyka budynkowa – kontrola położenia rolet, bram i przeszkleń.

Wskazówki Montażowe

Montaż wyłącznika krańcowego powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłączyć napięcie zasilania. Urządzenie przeznaczone jest do montażu na płaskiej powierzchni lub na szynie zgodnie z instrukcją producenta. Przekrój przewodów należy dobrać do spodziewanego obciążenia prądowego. Połączenia gwintowane M20 dokręcać zalecanym momentem z dokumentacji technicznej.

FAQ

• Czy wyłącznik posiada podświetlenie? Nie, model 3SE5112-0CD02-1AA7 nie jest wyposażony w podświetlenie LED. Sygnalizacja stanu odbywa się poprzez mechaniczne przełączenie styków.
• Jaki jest stopień ochrony tego wyłącznika? W dostarczonych danych nie podano stopnia ochrony IP. Typowo wyłączniki krańcowe w obudowach z tworzywa oferują ochronę przed pyłem i bryzgami wody, jednak dla konkretnych parametrów należy sprawdzić kartę katalogową producenta.
• Jak działa konfiguracja styków 1NO+1NC? Styk normalnie otwarty (NO) zwierza się po zadziałaniu wyłącznika, a styk normalnie zamknięty (NC) rozwiera się. Układ taki umożliwia monitorowanie zarówno załączenia, jak i rozłączenia obwodu.
