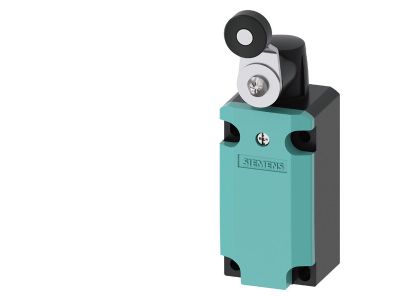

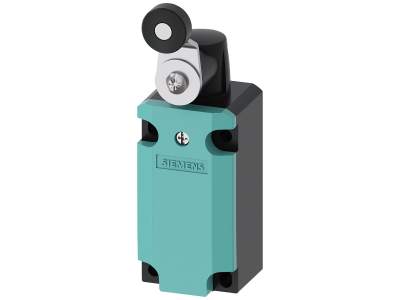

Wyłącznik krańcowy 27mm, styki migowe 1NO+1NC, 1xM20x1,5 | 3SE5132-0CJ01 Siemens

Alternatywny kod produktu: 3SE51320CJ01

Opis i Kluczowe Cechy

Wyłącznik krańcowy Siemens 3SE5132-0CJ01 o wymiarze 27 mm to element wykonawczy stosowany w układach sterowania do sygnalizacji i detekcji położeń krańcowych. Wyposażony w styki migowe 1NO+1NC oraz przepust kablowy 1xM20x1,5, zapewnia szybkie i niezawodne przełączanie w aplikacjach przemysłowych. Dzięki bezpośredniemu otwieraniu styków normalnie zamkniętych (zgodnie z zasadą pozytywnego otwarcia) zwiększa bezpieczeństwo funkcjonalne układu.

• Styki migowe 1NO+1NC: Umożliwiają jednoczesne sterowanie dwoma obwodami (np. sygnalizacja położenia i blokada) z krótkim czasem przełączania, co minimalizuje drgania styków.
• Bezpośrednie otwieranie styków NC: Mechaniczne wymuszone rozwieranie styków normalnie zamkniętych – krytyczne dla bezpieczeństwa w obwodach Stop awaryjny.
• Przepust kablowy M20x1,5: Ułatwia prowadzenie przewodów w szczelnych instalacjach, standardowy gwint używany w puszkach i korytkach.
• Odporność na zakłócenia elektromagnetyczne (EMI): Konstrukcja wyłącznika minimalizuje wpływ zewnętrznych pól elektromagnetycznych na niezawodność przełączania, co jest istotne w środowisku przemysłowym.
• Izolowane elektrycznie zespoły styków: Zwiększają bezpieczeństwo separacji obwodów sterowniczych od zasilania, redukując ryzyko zwarć.

Zgodność z Normami

Wyłącznik krańcowy Siemens 3SE5132-0CJ01 został zaprojektowany zgodnie z wymaganiami Dyrektywy Niskonapięciowej i Dyrektywy Kompatybilności Elektromagnetycznej, co potwierdza znak CE. Spełnia standardy branżowe dotyczące urządzeń łączeniowych w rozdzielnicach sterowniczych.

Zastosowanie

Wyłącznik ten jest przeznaczony do precyzyjnego wykrywania położeń w maszynach i urządzeniach przemysłowych. Sprawdza się w układach automatyki, liniach produkcyjnych oraz systemach bezpieczeństwa.

• Wykrywanie położeń krańcowych siłowników, przesuwów i suwnic – sygnalizacja Otwórz/Zamknij.
• Sterowanie impulsami do styczników, przekaźników lub sterowników PLC w sekwencyjnych cyklach pracy maszyny.
• Blokada obwodów bezpieczeństwa (funkcja Stop awaryjny) dzięki wymuszonemu rozwieraniu styków NC.
• Automatyka bram, rolet, napędów liniowych – detekcja pozycji krańcowych.

Wskazówki Montażowe

Montaż wyłącznika krańcowego powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Urządzenie mocuje się za pomocą dwóch śrub (otwory montażowe odpowiednie dla średnicy 3,5 mm). Przepust kablowy M20x1,5 służy do wprowadzenia przewodu o odpowiedniej średnicy – należy zastosować dławicę kablową zapewniającą wymagany stopień ochrony obudowy. Przekrój przewodów dobrać do spodziewanego prądu obwodu sterowniczego. Momenty dokręcania śrub stykowych zgodnie z dokumentacją producenta (zalecane 0,5–0,8 Nm). Po montażu sprawdzić mechaniczną poprawność działania łącznika krańcowego (sprężyna powrotna, droga przestawienia).

FAQ

• Jakie styki zawiera wyłącznik krańcowy 3SE5132-0CJ01? Urządzenie wyposażone jest w zestyk rozwierny (normalnie zamknięty, NC) oraz zestyk zwierny (normalnie otwarty, NO) o działaniu migowym (snap-action). Oba styki są elektrycznie izolowane.
• Czy wyłącznik ma funkcję bezpośredniego otwierania styków (pozytywne otwarcie)? Tak. Styk normalnie zamknięty (NC) jest mechanicznie wymuszany do rozwarcia przy każdym zadziałaniu łącznika, co jest kluczowe w obwodach bezpieczeństwa zgodnie z wymaganiami norm dla elementów blokujących.
• Jaki jest rodzaj przepustu kablowego? Wyłącznik wyposażono w jeden przepust gwintowany M20x1,5. Należy do niego dobrać odpowiednią dławnicę kablową (np. zaciskową lub szczelną) w zależności od średnicy przewodu i wymaganego stopnia ochrony.
