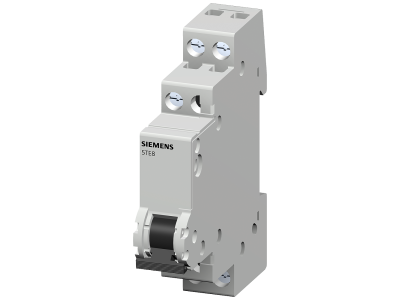

Wyłącznik kontrolny 20 A 1 NO 1 lampa 230 V | 5TE8101 Siemens

Alternatywny kod produktu: 5TE8101

Opis i Kluczowe Cechy

Wyłącznik kontrolny Siemens 5TE8101 to urządzenie łączeniowe o prądzie znamionowym 20 A, wyposażone w jeden styk normalnie otwarty (1 NO) oraz wbudowaną lampę sygnalizacyjną 230 V. Przeznaczony do montażu na szynie TH35 w rozdzielnicach i szafach sterowniczych, umożliwia ręczne sterowanie oraz sygnalizację stanu załączenia w obwodach o znacznym obciążeniu.

• Prąd znamionowy 20 A: zapewnia bezpieczną pracę w obwodach o obciążeniu do 20 A bez ryzyka przegrzania styków.
• Styk 1 NO (normalnie otwarty): umożliwia załączanie i wyłączanie odbiorników przy każdorazowym naciśnięciu, idealny do sterowania impulsowego.
• Wbudowana lampa sygnalizacyjna 230 V: wizualnie informuje o stanie załączenia obwodu, ułatwiając diagnozę i obsługę.
• Montaż na szynie TH35: szybka i pewna instalacja w rozdzielnicach modułowych – zgodna z systemem Siemens SENTRON.
• Ochrona przed przypadkowym dotykiem: standardowe osłony zacisków zwiększają bezpieczeństwo podczas prac instalacyjnych.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dla aparatury modułowej oraz posiada certyfikat CE. Zaprojektowany i wyprodukowany zgodnie z rygorystycznymi standardami bezpieczeństwa Siemens – gwarantuje niezawodność w warunkach przemysłowych i budynkowych.

Zastosowanie

Wyłącznik kontrolny 5TE8101 znajduje zastosowanie wszędzie tam, gdzie potrzebne jest łączenie niewielkich obciążeń wraz z wizualną sygnalizacją stanu pracy. Sprawdza się w szafach sterowniczych.

• Ręczne załączanie i wyłączanie oświetlenia lub wentylacji w rozdzielnicach.
• Sygnalizacja stanu pracy urządzeń (np. styczników, pomp) w szafach sterowniczych.
• Wysyłanie impulsów do styczników, przekaźników lub wejść PLC w automatyce budynkowej.
• Sterowanie ogrzewaniem, kurtynami powietrznymi lub innymi odbiornikami o prądzie do 20 A.

Wskazówki Montażowe

Montaż urządzenia powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilające. Wyłącznik przeznaczony jest do montażu na szynie TH35 (DIN). Zaciski należy dokręcać momentem zgodnym z dokumentacją producenta, a przekrój przewodów dobrać do prądu 20 A. Stosuj odpowiednią ochronę przed dotykiem bezpośrednim.

FAQ

• Czy lampa sygnalizacyjna wymaga dodatkowego zasilania? Lampa jest przystosowana bezpośrednio do napięcia 230 V AC i świeci, gdy styk jest zwarty – nie wymaga osobnego źródła zasilania.
• Jaki jest stopień ochrony tego wyłącznika? Urządzenie posiada stopień ochrony IP20, typowy dla aparatury montowanej w rozdzielnicach – chroni przed ciałami stałymi o średnicy powyżej 12,5 mm, wymaga zabudowy w szafie.
• Czy styk 1 NO jest monostabilny czy bistabilny? W wyłączniku kontrolnym styk powraca do pozycji spoczynkowej po zwolnieniu przycisku (funkcja monostabilna), a lampa sygnalizuje stan załączenia tylko podczas działania na przycisk.
