Wyłącznik kompaktowy XT3N 250 TMD 250-2500 4P 250A F F | 1SDA068066R1 ABB

Alternatywny kod produktu: 1SDA068066R1

Opis i Kluczowe Cechy

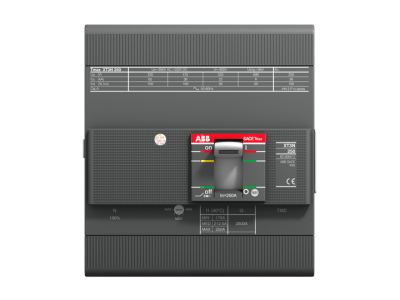

Wyłącznik kompaktowy XT3N 250 TMD (indeks 1SDA068066R1) to czterobiegunowe urządzenie znamionowe 250A, wyposażone w wyzwalacz termiczno-magnetyczny (TMD). Przeznaczone do zabezpieczania obwodów o napięciu do 690V AC / 750V DC, charakteryzuje się wysoką odpornością zwarciową do 70kA. Idealny do zastosowań w rozdzielnicach przemysłowych, instalacjach energetycznych oraz systemach o podwyższonych wymaganiach bezpieczeństwa.

• Czterobiegunowa konstrukcja 4P: Zapewnia równomierne obciążenie faz i neutralnego w instalacjach trójfazowych z wymaganym uziemieniem.
• Wyzwalacz termiczno-magnetyczny TMD: Automatyczna ochrona przed przeciążeniem (termiczny) i zwarciem (magnetyczny) – zwiększa niezawodność zabezpieczeń.
• Prąd znamionowy 250A: Wysoka obciążalność prądowa, odpowiednia dla średnich i dużych instalacji przemysłowych.
• Zakres regulacji wyzwalacza 250-2500A: Elastyczność dostosowania parametrów zabezpieczeń do konkretnego obciążenia.
• Odporność zwarciowa 70kA: Zapewnia skuteczną ochronę nawet w warunkach awaryjnych z wysokimi prądami zwarciowymi.

Zgodność z Normami

Wyłącznik XT3N 250 TMD spełnia wymagania norm europejskich dotyczących aparatury łączeniowej niskiego napięcia (PN-EN 60947-2) oraz posiada oznaczenie CE. Został zaprojektowany zgodnie z międzynarodowymi standardami bezpieczeństwa dla urządzeń elektrycznych.

Zastosowanie

Wyłącznik kompaktowy XT3N 250 TMD przeznaczony jest do kluczowych zastosowań w instalacjach wymagających niezawodnej ochrony przed przeciążeniami i zwarciami.

• Zabezpieczanie głównych obwodów zasilających w rozdzielnicach przemysłowych i budynkowych.
• Ochrona silników elektrycznych o wysokim prądzie rozruchowym.
• Stosowanie w systemach energetycznych niskiego i średniego napięcia.
• Instalacje wymagające selektywności zabezpieczeń w układach rozdzielczych.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilające. Zabudowę prowadzić wg dokumentacji technicznej, z zachowaniem odpowiedniego odstępu od innych urządzeń. Parametry zwarciowe muszą być dobrane do charakterystyki instalacji. Po montażu przeprowadzić testy zwarciowe i sprawdzenie działania wyzwalaczy.

FAQ

• Czy wyłącznik XT3N 250 TMD posiada możliwość zdalnego sterowania? Standardowe wyposażenie nie obejmuje napędu silnikowego – wersje z napędem dostępne są w serii XT7. Do zdalnego sterowania zaleca się stosowanie modułów dodatkowych lub rozłączników sterowanych.
• Jaki jest zakres regulacji wyzwalacza termicznego? Wyzwalacz termiczny TMD w modelu 250A posiada zakres regulacji od 250A do 2500A zgodnie z parametrami podanymi w dokumentacji technicznej.
• Czy wyłącznik jest kompatybilny z aparaturą modułową innych producentów? Wyłączniki XT3 stanowią standardowe rozwiązania w zakresie aparatury rozdzielczej, jednak zaleca się weryfikację kompatybilności z konkretnymi komponentami instalacji przed montażem.
