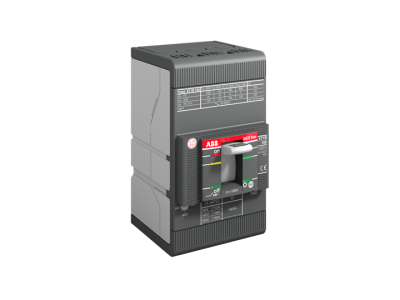

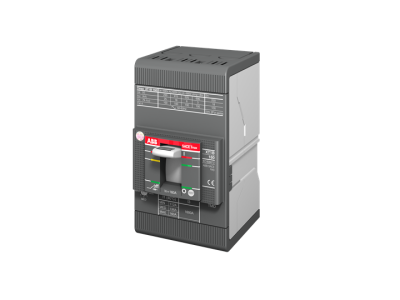

Wyłącznik kompaktowy XT1N 160 TMD 100-1000 3p F F | 1SDA067416R1 ABB

Alternatywny kod produktu: 1SDA067416R1

Opis i Kluczowe Cechy

Wyłącznik kompaktowy XT1N 160 TMD 100-1000 A (symbol 1SDA067416R1) to trójbiegunowe urządzenie z charakterystyką F, przeznaczone do ochrony obwodów elektrycznych przed skutkami przeciążeń i zwarć. Przystosowany do pracy w instalacjach o napięciu znamionowym do 690V AC i 750V DC, charakteryzuje się wysoką odpornością zwarciową do 70 kA. Wyposażony w wyzwalacz termiczno-magnetyczny TMD, zapewnia szybkie i precyzyjne odłączanie obwodu w sytuacjach awaryjnych.

• Napięcie znamionowe 690V AC / 750V DC: Możliwość stosowania w szerokim zakresie instalacji – od budynków mieszkalnych po układy przemysłowe wysokiego napięcia.
• Charakterystyka F: Szybka reakcja na zwarcia – chroni instalację przed uszkodzeniami termicznymi i mechanicznymi.
• Trójbiegunowa konstrukcja: Jednoczesna ochrona wszystkich faz obwodu – niezawodne działanie w instalacjach trójfazowych.
• Odporność zwarciowa 70 kA: Wysoka zdolność wyłączania zwarć gwarantuje bezpieczeństwo nawet w energetyce przemysłowej.
• Wyzwalacz TMD (termiczno-magnetyczny): Automatyczne odłączanie w przypadku przeciążenia (termiczne) i zwarcia (magnetyczne) – minimalizuje ryzyko uszkodzeń instalacji.

Zgodność z Normami

Wyłącznik XT1N 160 spełnia wymagania norm europejskich oraz międzynarodowych dotyczących aparatury łączeniowej. Zgodny z normami IEC 60947-2, EN 60947-2 oraz posiada deklarację zgodności CE.

Zastosowanie

Wyłącznik kompaktowy XT1N 160 TMD znajduje zastosowanie w instalacjach elektrycznych wymagających niezawodnej ochrony obwodów przed przeciążeniami i zwarciami.

• Ochrona głównych obwodów zasilających w budynkach mieszkalnych i obiektach użyteczności publicznej.
• Zabezpieczenie instalacji przemysłowych, maszyn i urządzeń o wysokim poborze mocy.
• Stosowanie w rozdzielnicach niskiego napięcia jako element układu selektywnej ochrony.
• Wyposażenie tablic rozdzielczych w systemach energetycznych o napięciu do 690V AC.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilające. Wyłącznik należy zainstalować w rozdzielnicy zgodnie z wymiarami montażowymi, zapewniając odpowiednią wentylację i przestrzeń serwisową. Połączenia elektryczne należy wykonywać z zachowaniem właściwego momentu dokręcania (zgodnie z dokumentacją techniczną). Po montażu należy przeprowadzić testy funkcjonalne, weryfikując poprawność działania wyzwalaczy termicznych i zwarciowych.

FAQ

• Jaka jest maksymalna zdolność wyłączania zwarć? Wyłącznik XT1N 160 charakteryzuje się odpornością zwarciową na poziomie 70 kA, co gwarantuje skuteczną ochronę nawet w instalacjach o wysokim obciążeniu zwarciowym.
• Czy wyłącznik nadaje się do instalacji trójfazowych? Tak, konstrukcja trójbiegunowa umożliwia ochronę wszystkich trzech faz obwodu jednocześnie.
• Jakie funkcje pełni wyzwalacz TMD? Wyzwalacz termiczno-magnetyczny reaguje na przeciążenia (termiczne) oraz zwarcia (magnetyczne), zapewniając szybkie i precyzyjne odłączenie obwodu w sytuacjach awaryjnych.
