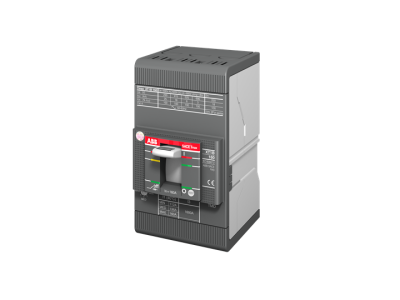

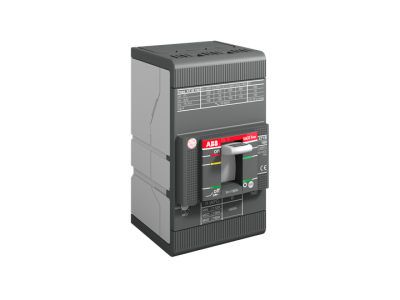

Wyłącznik kompaktowy XT1B 160 TMD 125-1250 3P 125A F F | 1SDA066808R1 ABB

Alternatywny kod produktu: 1SDA066808R1

Opis i Kluczowe Cechy

Wyłącznik kompaktowy ABB Tmax XT1B o symbolu 1SDA066808R1 to trójbiegunowe urządzenie zabezpieczające z wyzwalaczem termomagnetycznym TMD, przeznaczone do pracy z prądem znamionowym 125 A. Należy do ekonomicznego wykonania podstawowego serii XT, zaprojektowanego z myślą o niezawodnej ochronie obwodów w instalacjach przemysłowych i budynkowych. Kompaktowa budowa ułatwia montaż w rozdzielnicach o ograniczonej przestrzeni.

• Prąd znamionowy 125 A: zabezpiecza obwody o znacznym obciążeniu, minimalizując ryzyko przegrzania i uszkodzenia izolacji.
• Trzy bieguny (3P): umożliwiają ochronę trójfazowych linii zasilających, niezbędną w silnikach, transformatorach i rozdzielnicach głównych.
• Wyzwalacz termomagnetyczny TMD: łączy ochronę przeciążeniową (termiczną) i zwarciową (magnetyczną) w jednym urządzeniu, co skraca czas reakcji i redukuje liczbę komponentów w szafie.
• Wykonanie podstawowe XT1: ekonomiczne rozwiązanie o obciążalności zwarciowej do 70 kA (dla całej serii XT1), optymalne dla obwodów o standardowych wymaganiach zwarciowych.
• Napięcie znamionowe do 690 V AC / 750 V DC (dla serii Tmax XT): szeroki zakres napięć roboczych pozwala stosować wyłącznik zarówno w instalacjach prądu przemiennego, jak i stałego.

Zgodność z Normami

Wyłącznik jest produkowany zgodnie z międzynarodowymi standardami dla aparatury łączeniowej i zabezpieczeniowej. Posiada certyfikację CE, co potwierdza spełnienie wymogów dyrektyw Unii Europejskiej. Seria Tmax XT projektowana jest w oparciu o normy IEC/EN, gwarantujące bezpieczeństwo użytkowania i niezawodność w warunkach przemysłowych.

Zastosowanie

Wyłącznik ABB XT1B 125A TMD znajduje zastosowanie w rozdzielnicach głównych i podrozdzielniach, gdzie wymagane jest skuteczne zabezpieczenie przed przeciążeniami i zwarciami. Dzięki trójbiegunowej budowie sprawdza się w obwodach trójfazowych.

• Ochrona linii zasilających w budynkach przemysłowych i komercyjnych – zabezpiecza kable i szyny przed skutkami przeciążeń i zwarć.
• Sterowanie i zabezpieczenie silników elektrycznych oraz innych odbiorników trójfazowych – wyzwalacz TMD zapewnia selektywną koordynację z rozruchem.
• Stosowanie w rozdzielnicach głównych (MSB) i podrozdzielniach – kompaktowa obudowa ułatwia integrację z istniejącą infrastrukturą.
• Zabezpieczenie transformatorów suchych o małej mocy – dzięki możliwości precyzyjnego nastawiania prądu termicznego (zakres dostępny w zależności od wersji wyzwalacza).

Wskazówki Montażowe

Montaż i podłączenie wyłącznika mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie i zabezpieczyć obwód przed przypadkowym załączeniem. Urządzenie montuje się na szynie DIN TH35 lub bezpośrednio na płycie montażowej za pomocą śrub. Momenty dokręcania połączeń oraz przekrój przewodów należy dobierać zgodnie z dokumentacją techniczną producenta, aby zapewnić prawidłowy przepływ prądu i uniknąć przegrzewania styków.

FAQ

• Jaki jest stopień ochrony wyłącznika? Dla wyłącznika kompaktowego XT1B standardowym stopniem ochrony obudowy jest IP20 (dotyczy samej aparatury przy montażu w rozdzielnicy). W zależności od zastosowanych akcesoriów (osłon zacisków, pokryw) możliwe jest podwyższenie ochrony – informacje te znajdują się w karcie katalogowej produktu.
• Czy wyłącznik posiada podświetlenie lub sygnalizację stanu? W podstawowym wykonaniu XT1B nie zawiera wbudowanych elementów sygnalizacji. Dostępne są akcesoria dodatkowe (np. wyzwalacze wzrostowe, styki pomocnicze, sygnalizatory zadziałania), które umożliwiają zdalne monitorowanie stanu wyłącznika.
• Jaki jest tryb pracy styków? Wyłącznik pracuje w trybie rozłączania (styk zwierny przy załączeniu, rozwierny przy wyłączeniu). Po zadziałaniu wyzwalacza termomagnetycznego styki rozwierają się automatycznie, a powrót do stanu załączenia wymaga ręcznego uzbrojenia dźwignią.
