Wyłączniki IEC, Frame 400, 400 A, 3-bieg., 55 kA, ETU3, LI, przyłącze płaskie śrubowe | 3VA2340-5HL32-0AA0 Siemens

Alternatywny kod produktu: 3VA23405HL320AA0

Opis i Kluczowe Cechy

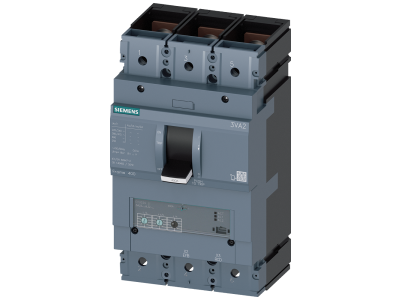

Wyłącznik kompaktowy Siemens 3VA2340-5HL32-0AA0 z serii SENTRON 3VA2 to zaawansowane urządzenie ochrony instalacji w obudowie Frame 400. Przeznaczony do obwodów o prądzie znamionowym 400 A przy napięciu 415 V AC, zapewnia skuteczne odcinanie zwarć dzięki zdolności wyłączania 55 kA (klasa M). Trzybiegunowa konstrukcja z elektronicznym wyzwalaczem nadprądowym ETU320 (charakterystyka LI) pozwala na precyzyjne dopasowanie parametrów zabezpieczenia do wymagań sieci. Wyposażony w przyłącze płaskie śrubowe, ułatwia szybki i pewny montaż w rozdzielnicach przemysłowych.

• Prąd znamionowy In = 400 A: gwarantuje bezpieczną pracę w obwodach o dużym obciążeniu, minimalizując ryzyko przegrzania i uszkodzenia izolacji.
• Zdolność wyłączania Icu = 55 kA przy 415 V (klasa M): zapewnia pewne wyłączenie nawet przy wysokich prądach zwarciowych, chroniąc urządzenia i personel.

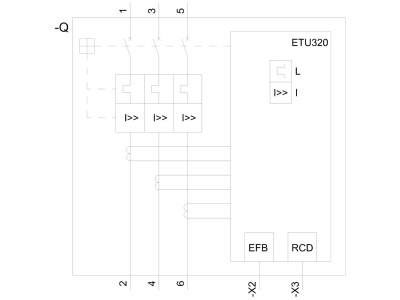

• Elektroniczny wyzwalacz ETU320 (LI): umożliwia regulację zabezpieczenia przeciążeniowego Ir w zakresie 160…400 A oraz zwarciowego Ii w zakresie 1,5…10 × In, co pozwala na optymalne dopasowanie do charakterystyki sieci.
• Konstrukcja 3-biegunowa w ramie Frame 400: kompaktowa budowa ułatwia instalację w rozdzielnicach o ograniczonej przestrzeni, przy zachowaniu wysokiej wytrzymałości mechanicznej.
• Przyłącze płaskie śrubowe: umożliwia pewne i trwałe połączenie przewodów o dużym przekroju, z zachowaniem odpowiedniego momentu dokręcania.
• Zintegrowany wyświetlacz i funkcja pomiarowa: ułatwia odczyt wartości prądu i stanu wyłącznika, a opcjonalne moduły komunikacyjne (Modbus TCP, RTU, PROFINET, PROFIBUS) umożliwiają integrację z systemami nadzoru.

Zgodność z Normami

Wyłącznik kompaktowy 3VA2 spełnia wymagania norm europejskich IEC/EN dla wyłączników instalacyjnych i przemysłowych. Posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami Unii Europejskiej. Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi standardami jakości Siemens, co gwarantuje niezawodność i bezpieczeństwo w eksploatacji.

Zastosowanie

Wyłącznik kompaktowy 3VA2340-5HL32-0AA0 przeznaczony jest do ochrony instalacji elektrycznych w obiektach przemysłowych, komercyjnych oraz infrastrukturalnych. Sprawdza się jako główne zabezpieczenie rozdzielnic, linii kablowych oraz odbiorników o dużym poborze mocy.

• Ochrona głównych rozdzielnic niskiego napięcia w zakładach produkcyjnych i magazynach.
• Zabezpieczenie linii zasilających maszyny i urządzenia o wysokim prądzie rozruchowym.
• Stosowanie w sieciach dystrybucyjnych infrastruktury krytycznej (np. szpitale, centra danych).
• Opcjonalna integracja z systemami BMS i SCADA dzięki modułom komunikacyjnym.

Wskazówki Montażowe

Montaż wyłącznika kompaktowego 3VA2 może być wykonywany wyłącznie przez personel posiadający uprawnienia SEP do prac elektroenergetycznych. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i zabezpieczyć obwód przed przypadkowym załączeniem. Urządzenie można instalować w sposób stały, wtykowy lub wsuwany – zgodnie z dokumentacją techniczną producenta. Dla przyłącza płaskiego śrubowego należy stosować przewody o przekroju dobranym do prądu znamionowego (400 A) oraz dokręcać śruby momentem podanym w karcie katalogowej. Po zakończeniu montażu konieczne jest sprawdzenie poprawności działania wyzwalacza oraz ustawienie parametrów Ir i Ii zgodnie z wymaganiami obwodu.

FAQ

• Jaki jest zakres regulacji wyzwalacza ETU320 (LI)? Zabezpieczenie przeciążeniowe Ir można ustawić w zakresie od 160 A do 400 A (wartość znamionowa In). Zabezpieczenie zwarciowe Ii reguluje się od 1,5 do 10 krotności In, co daje możliwość precyzyjnego dostrojenia do charakterystyki odbiorników.
• Czy wyłącznik może być sterowany i monitorowany zdalnie? Tak, dzięki opcjonalnym modułom komunikacyjnym wyłącznik można zintegrować z sieciami Modbus TCP, Modbus RTU, PROFINET lub PROFIBUS, co umożliwia zdalny odczyt parametrów i sterowanie.
• Jakie są dostępne sposoby montażu tego wyłącznika? Wyłącznik 3VA2 z ramą Frame 400 może być montowany w wersji stałej (bezpośrednio na płycie montażowej), wtykowej (do podstawy) lub wysuwanej (z możliwością wyjmowania bez odłączania przewodów). Wybór metody zależy od potrzeb eksploatacyjnych.
