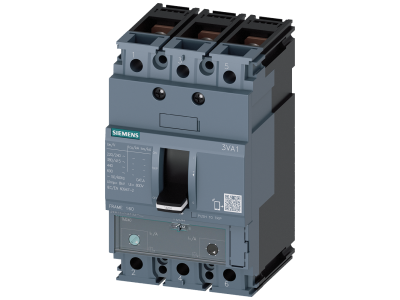

Wyłączniki IEC, Frame 160, 63 A, 3-bieg., 55 kA, TM, ATAM, przyłącze płaskie śrubowe | 3VA1163-5EF32-0AA0 Siemens

Alternatywny kod produktu: 3VA11635EF320AA0

Opis i Kluczowe Cechy

Wyłącznik kompaktowy Siemens 3VA1163-5EF32-0AA0 z serii 3VA1 to trójbiegunowe urządzenie ochronne w obudowie Frame 160, zaprojektowane do zastosowań przemysłowych i infrastrukturalnych. Oferuje znamionowy prąd ciągły In = 63 A oraz zdolność wyłączania zwarciowego Icu = 55 kA przy 415 V AC, co zapewnia skuteczną ochronę obwodów przed przeciążeniami i zwarciami. Wyposażony w termomagnetyczny wyzwalacz TM240 ATAM z regulowaną charakterystyką, umożliwia precyzyjne dopasowanie zabezpieczenia do chronionego odbiornika. Urządzenie charakteryzuje się zwartą budową i modułową rozbudową dzięki wspólnej platformie wyposażenia dla całej serii 3VA.

• Znamionowy prąd ciągły In = 63 A: Bezpieczna praca w obwodach o znacznym obciążeniu, z możliwością regulacji prądu przeciążeniowego Ir w zakresie 44…63 A.
• Zdolność wyłączania zwarciowego Icu = 55 kA przy 415 V AC: Wysoka odporność na prądy zwarciowe, minimalizująca ryzyko uszkodzenia instalacji i urządzeń.
• Termomagnetyczny wyzwalacz TM240 ATAM z regulacją: Możliwość nastawienia prądu przeciążeniowego Ir (44…63 A) oraz prądu zwarciowego Ii (5–10 × In = 315…630 A) – elastyczne dopasowanie do charakterystyki silników i rozruszników.
• Trzy bieguny, wersja 3-biegunowa: Pełna ochrona w układach trójfazowych, typowych dla napędów i rozdzielnic przemysłowych.
• Przyłącze płaskie śrubowe: Pewne i trwałe połączenie przewodów, ułatwiające montaż i konserwację w rozdzielnicach.
• Możliwość montażu stałego oraz wtykowego: Elastyczność integracji z istniejącą infrastrukturą – od szyn zbiorczych po indywidualne gniazda.

Zgodność z Normami

Wyłącznik kompaktowy Siemens 3VA1 spełnia wymagania międzynarodowych norm dla wyłączników niskiego napięcia (IEC/EN 60947-2) oraz posiada certyfikat CE. Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi standardami jakości Siemens SENTRON, gwarantującymi niezawodność w warunkach przemysłowych.

Zastosowanie

Dzięki regulowanym parametrom wyzwalacza i wysokiej zdolności wyłączania, wyłącznik 3VA1163-5EF32-0AA0 znajduje zastosowanie przede wszystkim w ochronie obwodów silnikowych i rozruszników. Sprawdza się także w innych instalacjach przemysłowych wymagających selektywnej ochrony.

• Ochrona rozruszników silników elektrycznych przed zwarciem i przeciążeniem – w układach sterowania napędami.
• Zabezpieczenie obwodów odbiorników przemysłowych (maszyny, pompy, wentylatory) o prądzie znamionowym do 63 A.
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach infrastruktury budynkowej (np. węzły cieplne, klimatyzacja).
• Jako wyłącznik wejściowy w szafach sterowniczych, gdzie wymagana jest kompaktowa budowa i możliwość rozbudowy o wyposażenie dodatkowe.

Wskazówki Montażowe

Montaż wyłącznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest odłączony od źródła zasilania. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) lub montażu stałego – w zależności od konfiguracji. Dokręć śruby przyłączy płaskich momentem zgodnym z dokumentacją producenta (typowe wartości znajdziesz w instrukcji). Przekrój przewodów dobierz do prądu znamionowego 63 A oraz warunków zwarciowych. Zaleca się stosowanie końcówek kablowych dla pewności połączenia. Po zakończeniu montażu sprawdź poprawność nastaw wyzwalacza (Ir, Ii) przed załączeniem napięcia.

FAQ

• Jaki jest zakres regulacji prądu przeciążeniowego Ir? Ir można nastawić w zakresie od 44 A do 63 A, co odpowiada ustawieniom ciągłym na wyzwalaczu TM240 ATAM. Pozwala to precyzyjnie dopasować zabezpieczenie do rzeczywistego obciążenia silnika lub innego odbiornika.
• Jaki jest zakres regulacji prądu zwarciowego Ii? Ii można ustawić w zakresie od 5 do 10 krotności prądu znamionowego In, czyli dla In=63 A daje to zakres 315…630 A. Umożliwia to selektywne wyłączanie zwarć z pominięciem prądów rozruchowych silników.
• Czy ten wyłącznik nadaje się do ochrony rozrusznika silnika? Tak, wyłącznik został zaprojektowany jako wyłącznik ochronny rozrusznika (zgodnie z opisem producenta). Dzięki regulowanemu wyzwalaczowi termicznemu i magnetycznemu zapewnia skuteczną ochronę przed przeciążeniem i zwarciem w typowych aplikacjach silnikowych.
