Wyłączniki IEC, Frame 160, 100 A, 3-bieg., 55 kA, TM, ATAM, przyłącze płaskie śrubowe | 3VA1110-5EF32-0AA0 Siemens

Alternatywny kod produktu: 3VA11105EF320AA0

Opis i Kluczowe Cechy

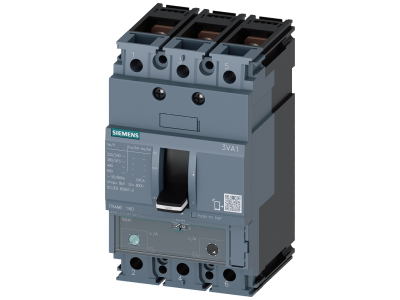

Wyłącznik kompaktowy Siemens 3VA1110-5EF32-0AA0 z serii 3VA1 to trójbiegunowe urządzenie ochronne o prądzie znamionowym 100 A i zdolności wyłączania 55 kA przy napięciu 415 V AC. Wyposażony w termomagnetyczny wyzwalacz TM240 z regulacją prądu przeciążeniowego Ir (70–100 A) oraz przeciwzwarciowego Ii (5–10 × In), zapewnia elastyczne dopasowanie do wymagań instalacji. Przyłącze płaskie śrubowe ułatwia szybki i pewny montaż.

• Prąd znamionowy In = 100 A: Umożliwia bezpieczne prowadzenie obciążeń o znacznym poborze prądu, redukując ryzyko przegrzania przewodów i styków.
• Zdolność wyłączania Icu = 55 kA przy 415 V: Gwarantuje skuteczne przerywanie zwarć o wysokiej energii, chroniąc urządzenia i personel w trudnych warunkach przemysłowych.
• Termomagnetyczny wyzwalacz TM240 (ATAM): Łączy ochronę przeciążeniową i zwarciową w jednym module; regulacja Ir (70–100 A) i Ii (5–10 × In) pozwala precyzyjnie dostosować charakterystykę do konkretnej instalacji.
• Konstrukcja 3-biegunowa: Przeznaczona do obwodów trójfazowych, zapewnia jednoczesne odłączanie wszystkich faz w przypadku awarii.
• Przyłącze płaskie śrubowe: Ułatwia pewne i powtarzalne okablowanie, skracając czas montażu oraz minimalizując ryzyko poluzowania połączeń.

Zgodność z Normami

Wyłącznik kompaktowy 3VA1110-5EF32-0AA0 spełnia wymagania norm IEC, co potwierdza jego przydatność w zastosowaniach przemysłowych i infrastrukturalnych. Urządzenie posiada certyfikat CE, gwarantujący zgodność z europejskimi wymaganiami bezpieczeństwa i jakości.

Zastosowanie

Dzięki regulowanemu wyzwalaczowi i wysokiej zdolności wyłączania, wyłącznik 3VA1 sprawdza się zarówno w roli głównego zabezpieczenia rozdzielnic, jak i w ochronie odbiorników końcowych. Jego parametry umożliwiają pracę w instalacjach o dużym pradzie zwarciowym.

• Ochrona instalacji przemysłowych przed przeciążeniami i zwarciami w rozdzielnicach głównych i podrozdzielniach.
• Zabezpieczenie rozruszników silnikowych oraz linii zasilających maszyny produkcyjne.
• Stosowanie w systemach dystrybucji energii w obiektach infrastruktury (centra danych, szpitale, budynki użyteczności publicznej).
• Jako wyłącznik główny w szafach sterowniczych z możliwością dopasowania nastaw do specyficznych charakterystyk obciążenia.

Wskazówki Montażowe

Montaż wyłącznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i dokumentacją producenta. Przed przystąpieniem do prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest pozbawiony napięcia. Przekrój przewodów dobierz zgodnie z prądem znamionowym 100 A oraz wartościami spodziewanego prądu zwarciowego. Momenty dokręcania śrub przyłączeniowych stosuj według danych podanych na wyłączniku lub w karcie katalogowej – unikaj zarówno niedokręcenia, jak i przekręcenia.

FAQ

• Jak ustawić prąd wyzwalania przeciążeniowego Ir? W wyzwalaczu TM240 (ATAM) wartość Ir można regulować w zakresie 70–100 A za pomocą pokrętła na froncie wyłącznika. Ustawienie dobiera się do rzeczywistego prądu obciążenia chronionego obwodu.
• Jaka jest zdolność wyłączania przy napięciu 415 V? Dla tego modelu Icu wynosi 55 kA przy 415 V AC. Jest to wartość gwarantowana przez producenta, potwierdzona badaniami typu.
• Czy wyłącznik można montować w pozycji poziomej? Wyłączniki 3VA1 serii 3VA są przystosowane do montażu w pozycji pionowej i poziomej, jednak zaleca się sprawdzenie współczynników korekcyjnych w dokumentacji technicznej dla gwarancji prawidłowej pracy wyzwalacza termicznego.
